Descrizione del prodotto

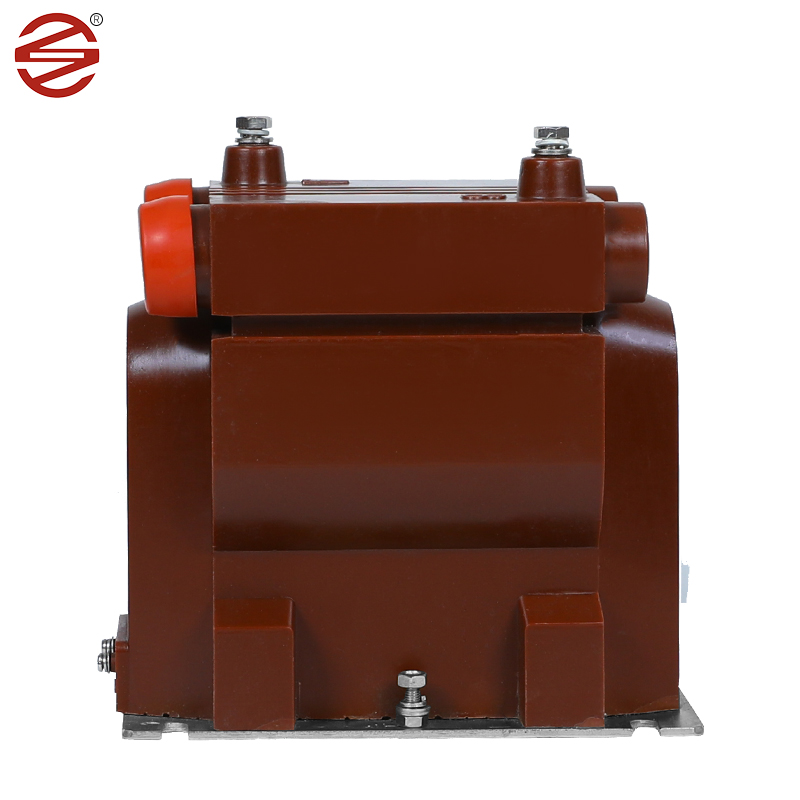

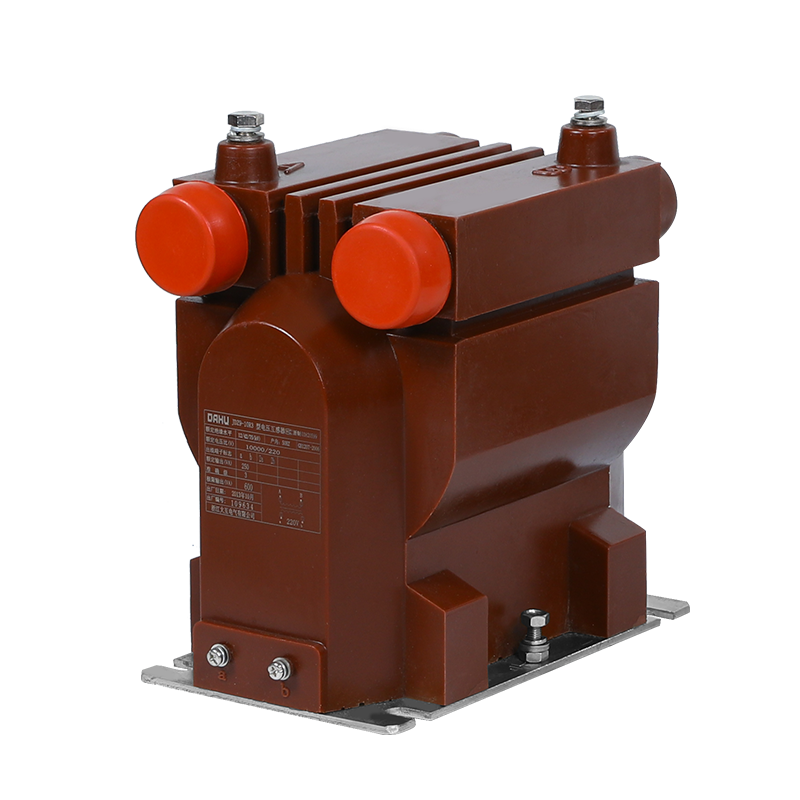

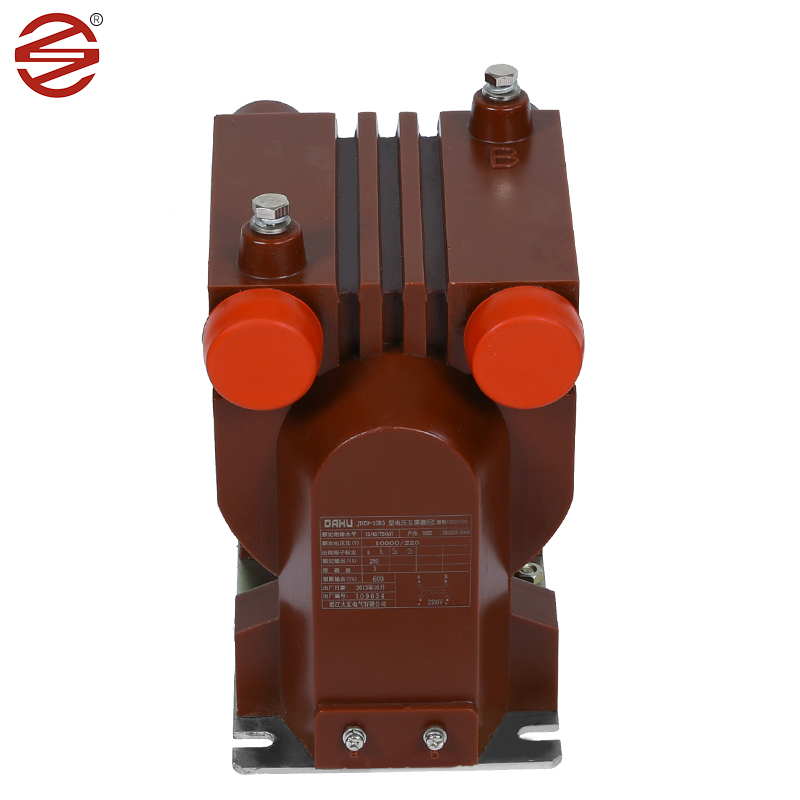

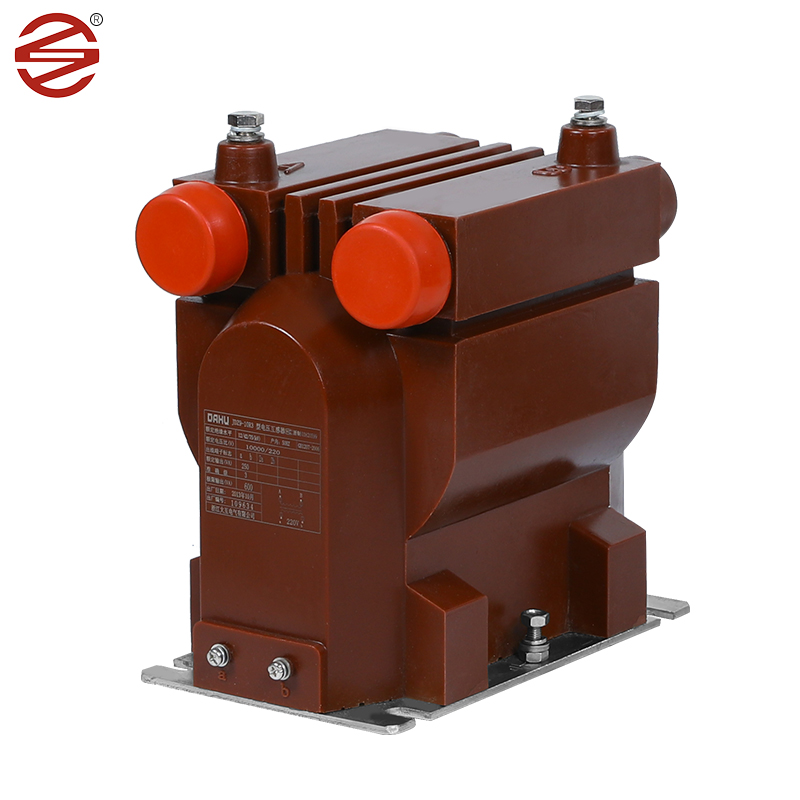

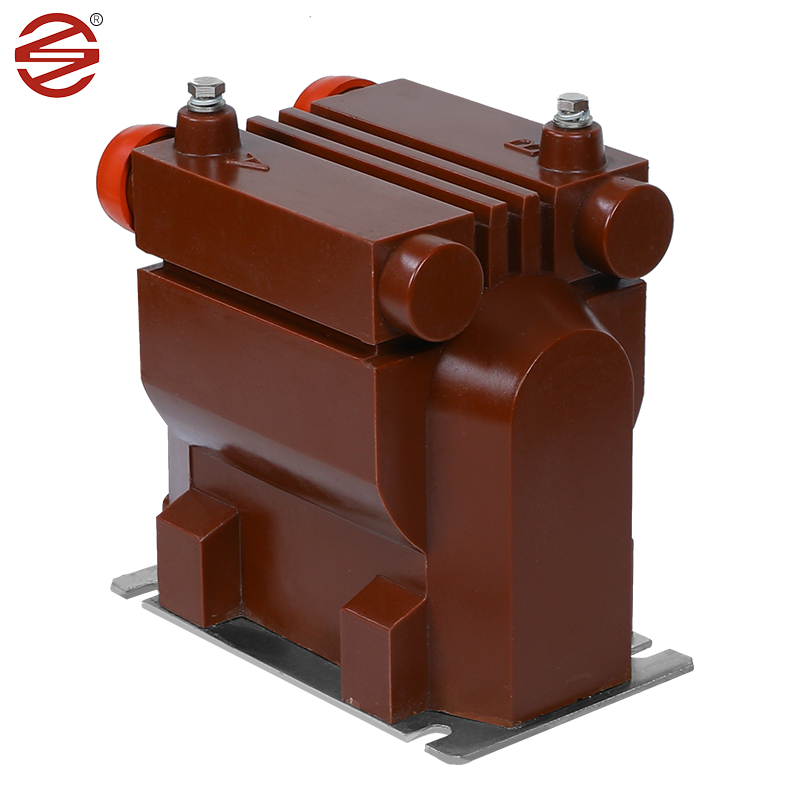

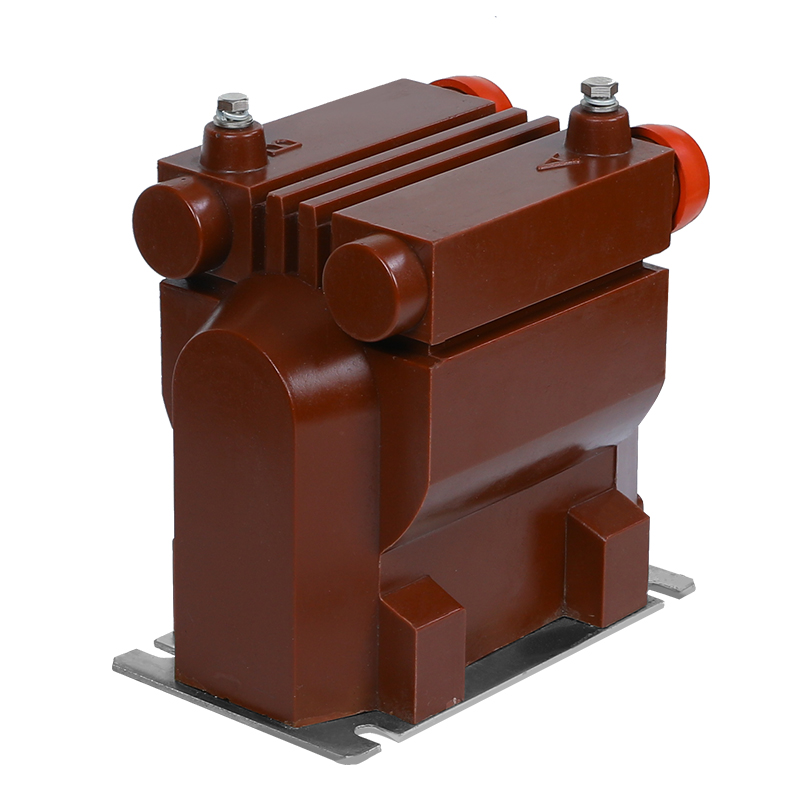

Il PT da 10kV prodotto da Dahu Electric è un componente essenziale negli armadi per interruttori interni, svolgendo un ruolo cruciale nei moderni sistemi elettrici. Non solo misura la tensione, ma svolge anche compiti importanti come il monitoraggio dell'energia elettrica e garantire il funzionamento regolare dei relè protettivi sia nei sistemi AC monofase che trifase.

Oltre alle sue capacità funzionali, il 10 kV PT da Dahu Electric è noto per il suo impegno per la qualità e l'innovazione. Incorpora caratteristiche avanzate, subisce test rigorosi e rispetta gli standard del settore, garantendo prestazioni affidabili.

Introduzione del prodotto

Foglio in acciaio in silicio a freddo: 10 kV PT utilizza spesso lamiera in acciaio in silicio a freddo come nucleo a causa delle sue eccellenti proprietà magnetiche. Questi materiali presentano un'elevata permeabilità e una bassa perdita del nucleo, rendendoli ideali per un efficiente trasferimento di energia. Hanno anelli di isteresi più bassi e perdite di magnetizzazione rispetto ad altre opzioni, con conseguente minore spreco di energia e un minor consumo di energia.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta di materiale isolante PT da 10 kV. I getti epossidici forniscono un isolamento affidabile che protegge i componenti interni dai fattori di rottura elettrici e ambientali.

Rame: i conduttori di rame sono in genere utilizzati per avvolgimenti in 10 kV pt. Questi materiali offrono un'elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali attuali mentre resistono alle sollecitazioni operative.

Materiale (resina epossidica): recinti di utilizzo di 10 kV pt realizzati in resina epossidica, che ha eccellenti proprietà di isolamento e può prevenire la corrente di corrente o la tensione per il funzionamento del circuito sicuro. È anche resistente alle alte temperature e alla corrosione e ha buone prestazioni di tenuta per capacità impermeabili e a prova di umidità. I trasformatori epossidici sono più leggeri e più facili da installare e mantenere rispetto ai trasformatori immessi di petrolio.

Superiorità del prodotto

La nostra placcatura del prodotto di viti e piastra inferiore raggiunge 8um/min, che è più a prova di umidità e a prova di ruggine. La lucentezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Isolamento	Resina cast
4.	Tipo	Induzione della tensione
5.	Costruzione	Caschi di resina epossidica di tipo secco
6.	Numero di fase	Fase singo (1 set = 3 nn.)
7.	Frequenza	50 Hz
8.	Montaggio montato	Supporto sulla struttura a cavalletto montato
9.	Sistema Tensione classificata primaria	11 kV (fase in fase)
10.	Sistema Tensione massima primaria	12 kV (fase in fase)
11.	Earthlings del sistema	Efficacemente a terra
12.	Isolamento di base (resistenza all'impulso Voltaggio)	75 kV
13.	Tensione di resistenza della frequenza di alimentazione	28 kv
14.	L'estremità neutra dell'avvolgimento primario, per Connessione diretta a terra	Isolato per resistere ai 10 kV Test a bassa frequenza.
15.	Tipo di avvolgimento secondario	Avvolgimento singolo
16.	Rapporto di trasformazione	11 kV // 3/0.11 kV/3
17.	Distanza di scricchiolio	25 mm/kV (minimo)
18.	Eseguimento secondario classificato	Da 7,5 a 10 VA
19.	Fattore di limite di tensione	1.2 Continuo e 1,5 per 30 secondi
20.	Classe di precisione	0.2 per la misurazione.
21.	Standard	Progetta, produzione, test, installazione e La performance deve essere conforme alle ultime novità Edizioni di IEC 61869-1 e IEC 61869-3.
