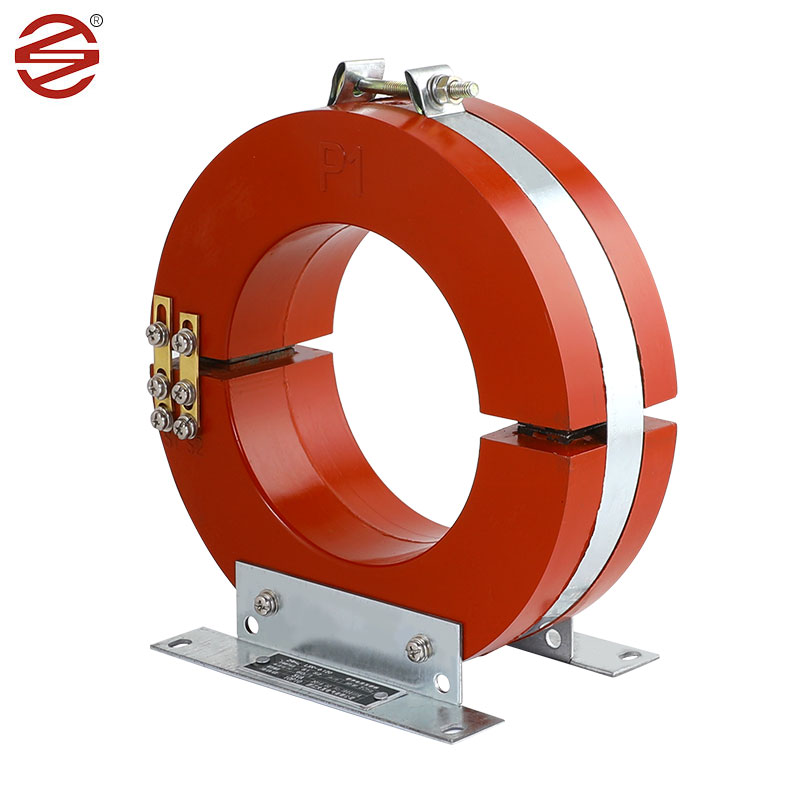

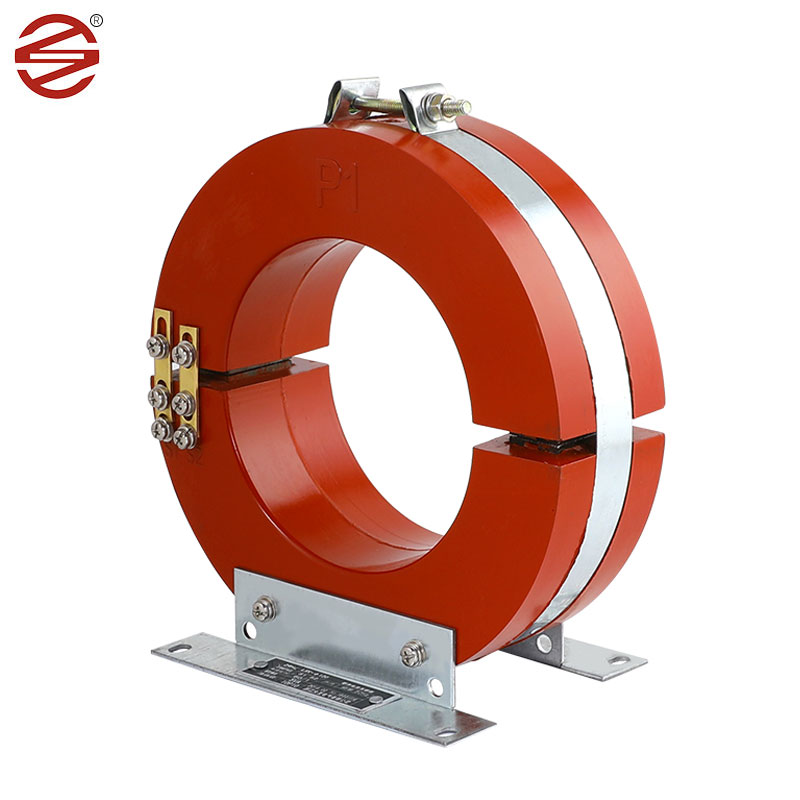

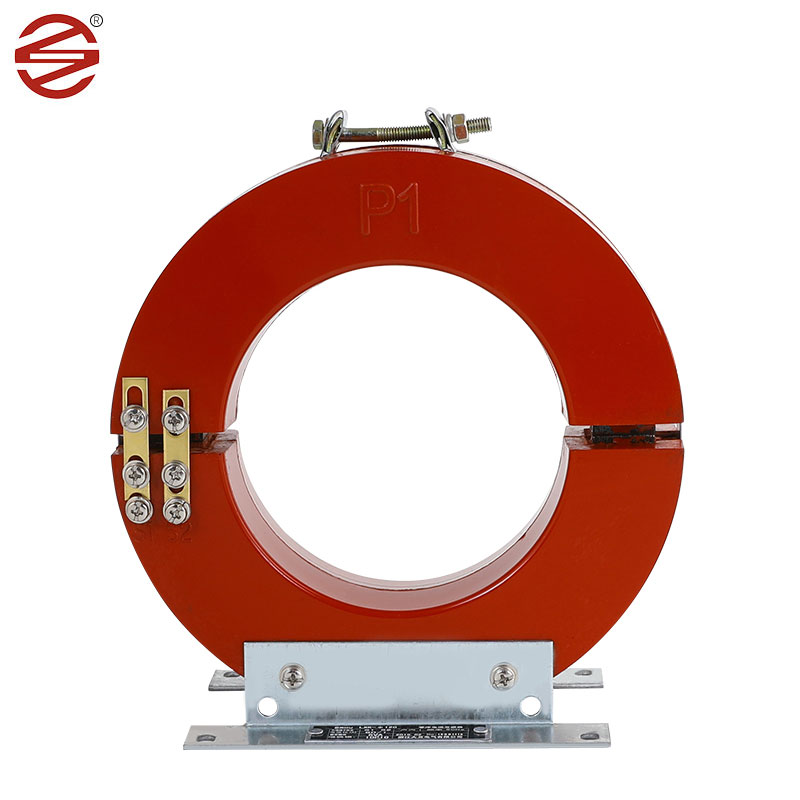

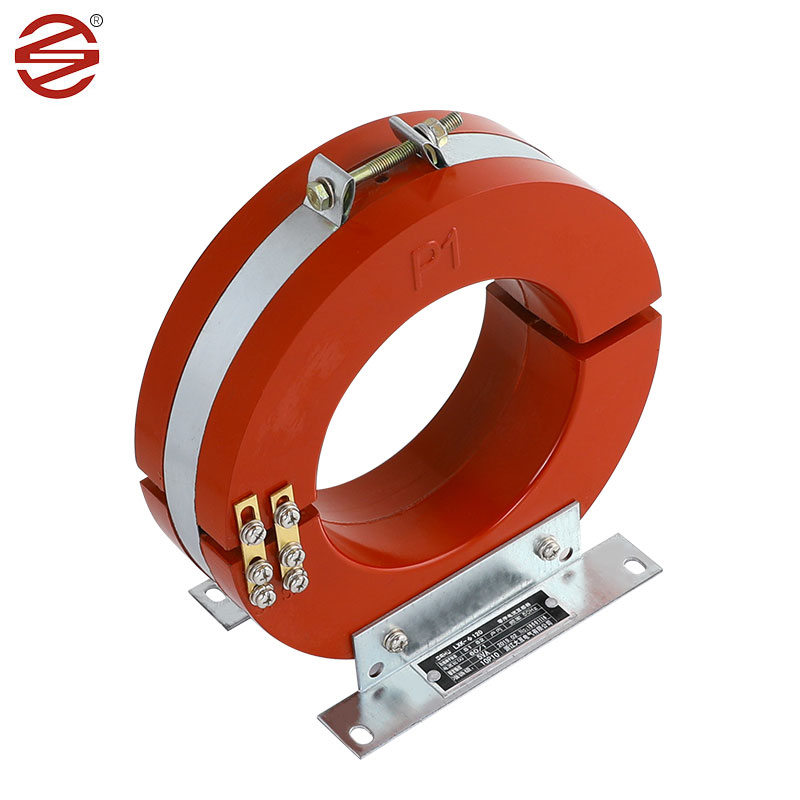

Trasformatore di corrente ad anello

Dahu Electric è uno dei produttori leader professionali in Cina di trasformatori di corrente ad anello con alta qualità e prezzo ragionevole. Non esitare a contattarci.

Invia richiesta

Descrizione del prodotto

Fogli di acciaio al silicio laminati a freddo: grazie alle sue eccellenti proprietà magnetiche, i fogli di acciaio al silicio laminati a freddo vengono spesso utilizzati come materiale centrale del trasformatore di corrente ad anello. Questi materiali hanno un'elevata permeabilità e una bassa perdita del nucleo, rendendoli efficienti per il trasferimento di energia. Presentano cicli di isteresi e perdite di magnetizzazione inferiori rispetto alle alternative, con conseguente minore spreco di energia e minore consumo energetico.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta di materiale isolante per trasformatori di corrente di alta qualità. Le fusioni epossidiche forniscono un isolamento affidabile che protegge i componenti interni da guasti elettrici e fattori ambientali.

Rame: i conduttori in rame vengono generalmente utilizzati per gli avvolgimenti nei trasformatori di corrente ad anello. Questi materiali offrono elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di corrente resistendo allo stesso tempo alle sollecitazioni operative.

Materiale (resina epossidica): il trasformatore di corrente ad anello utilizza involucri realizzati in resina epossidica, che ha eccellenti proprietà di isolamento e può impedire l'attraversamento di corrente o tensione per un funzionamento sicuro del circuito. È inoltre resistente alle alte temperature e alla corrosione e ha buone prestazioni di tenuta per capacità di impermeabilità e resistenza all'umidità. I trasformatori epossidici sono più leggeri e più facili da installare e manutenere rispetto ai trasformatori immersi in olio.

Dettagli del prodotto

Il trasformatore di corrente ad anello prodotto da DAHU Electric è un componente indispensabile nel quadro elettrico interno e svolge un ruolo vitale nei moderni sistemi elettrici. Non solo misura accuratamente la corrente, ma svolge anche una serie di compiti importanti, come il monitoraggio della potenza e la protezione del regolare funzionamento dei relè, in particolare per i sistemi CA monofase e trifase.

Oltre alle loro caratteristiche, i trasformatori di corrente ad anello di DAHU Electric sono noti per il loro impegno verso la qualità e l'innovazione. Utilizza tecnologie e funzionalità avanzate, è rigorosamente testato ed è conforme agli standard di settore per garantire prestazioni affidabili. Sia sotto alta pressione che in condizioni di lavoro difficili, può funzionare in modo stabile e ha affidabilità e durata a lungo termine.

Superiorità del prodotto

La placcatura delle viti e della piastra inferiore da parte del nostro prodotto raggiunge gli 8 um/min, il che è più resistente all'umidità e alla ruggine. La brillantezza è migliore.

Dati tecnici tipo LXK-Φ(80、120、140、160、200、240) 1: per la protezione residua tabella 1

Trasformazione rapporto(A)	Tipo di relè	Tipo di connessione Di relè coll	Scala relè valore	Primario corrente residua di azione del relè (A)	Peso (kg)
60/1	DD-11/60	Collegamento in serie	15x1	2.4-4.5	4.5
			30x1
		Connessione parallela	15×2	3-5
			30×2
	DD-1/60	Collegamento in serie	15x1	3-5
			30x1
		Connessione parallela	15×2	3-6
			30×2

Dati tecnici tipo LXK-Φ(80、120、140、160、200、240) 2: accoppiamento con protezione del microcomputer Tabella 2

Trasformazione rapporto (A)	Classe di precisione	Ratde uscita (VA)
60/1	5P10	1.0
75/1		1.5
100/1		2.5
150/1		2.5
200/1		3.75
300/1		7.5
150/1		2.0
200/1		2.5
300/1		5
400/1		10
500/1		12.5
600/1		15
