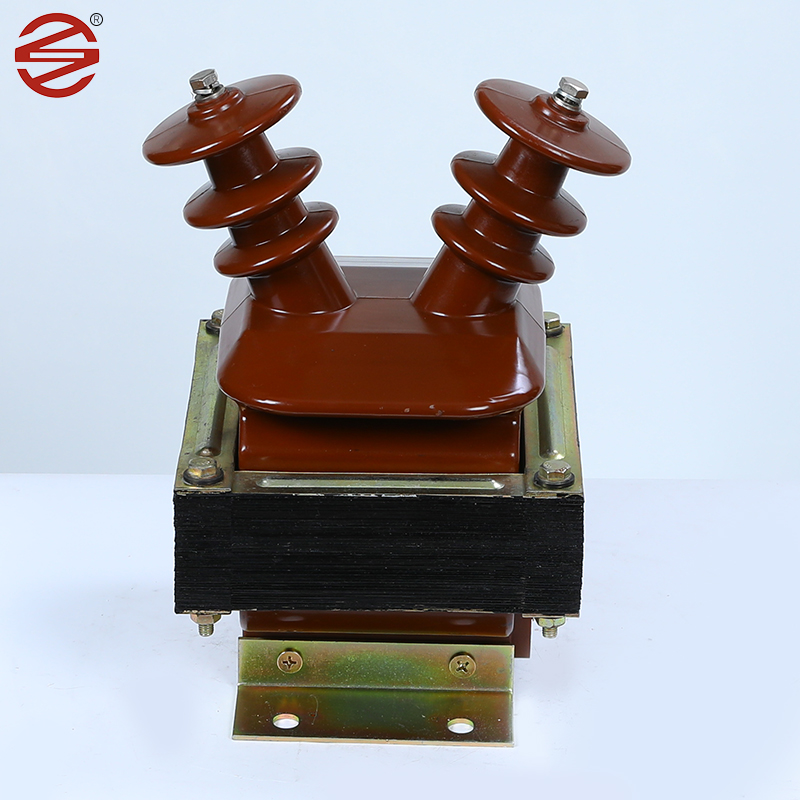

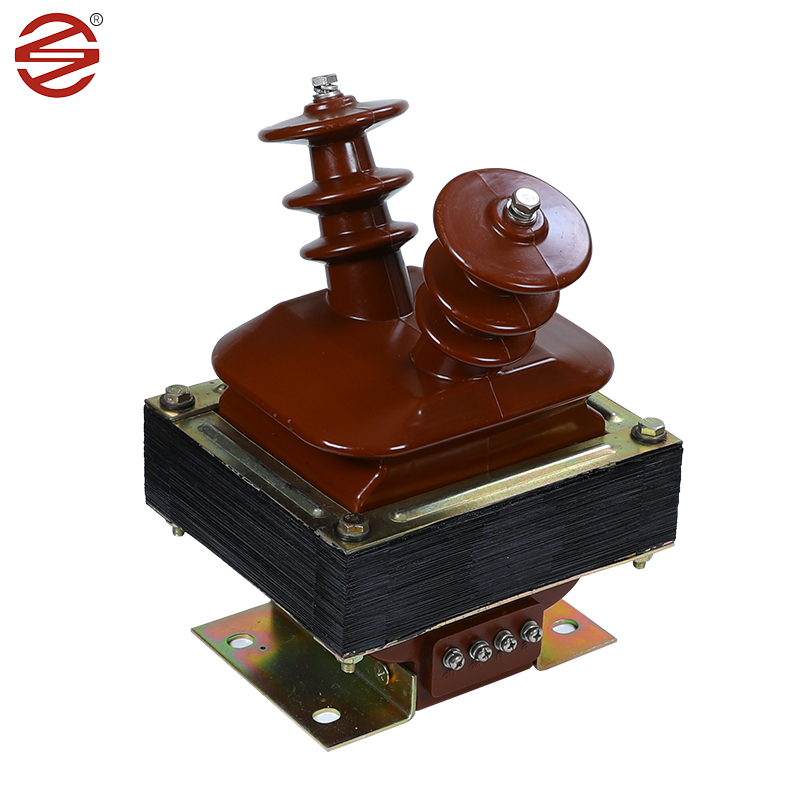

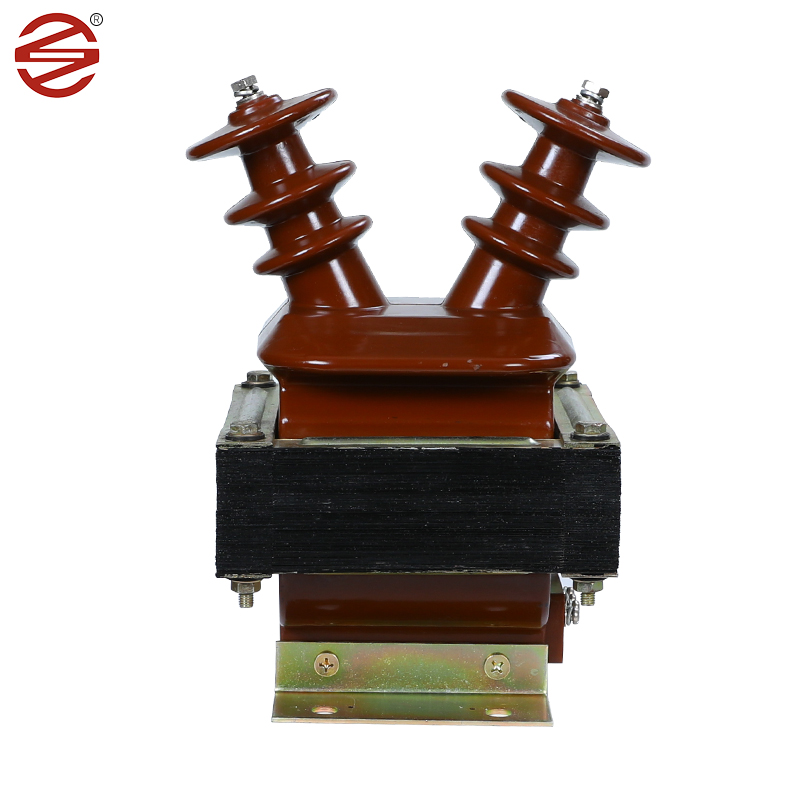

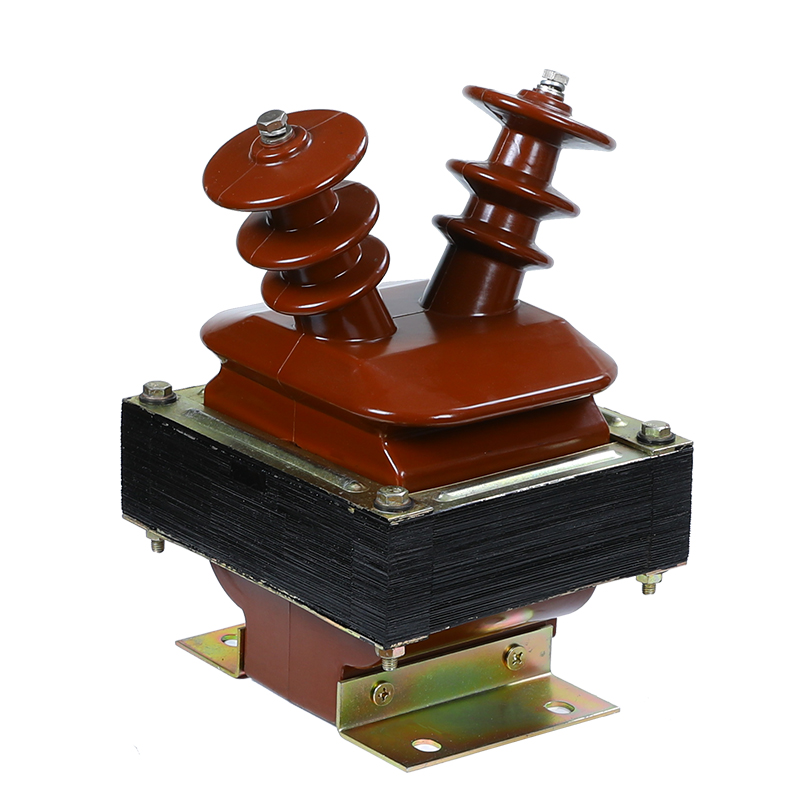

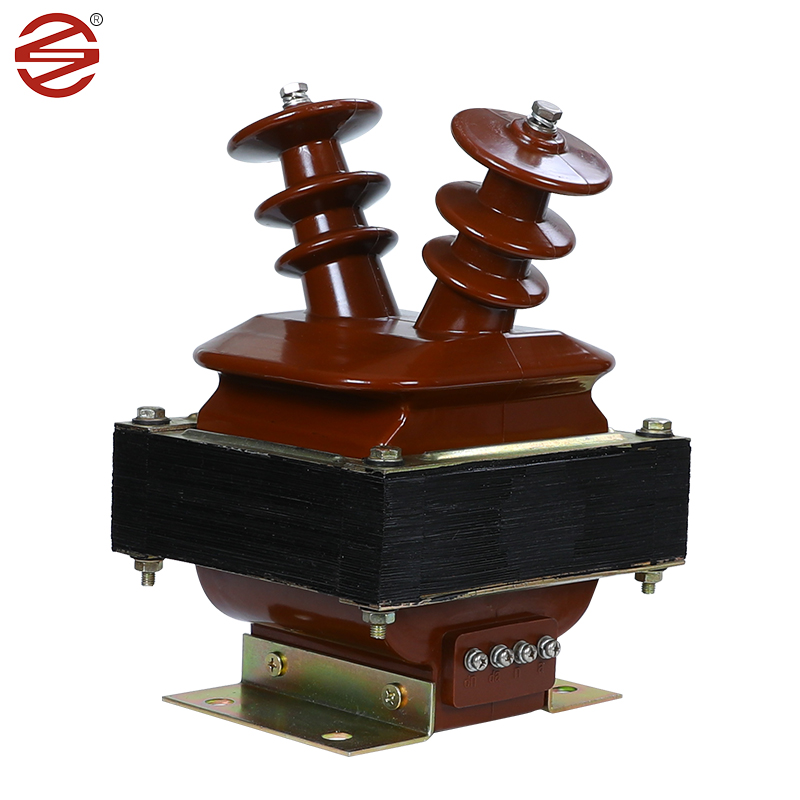

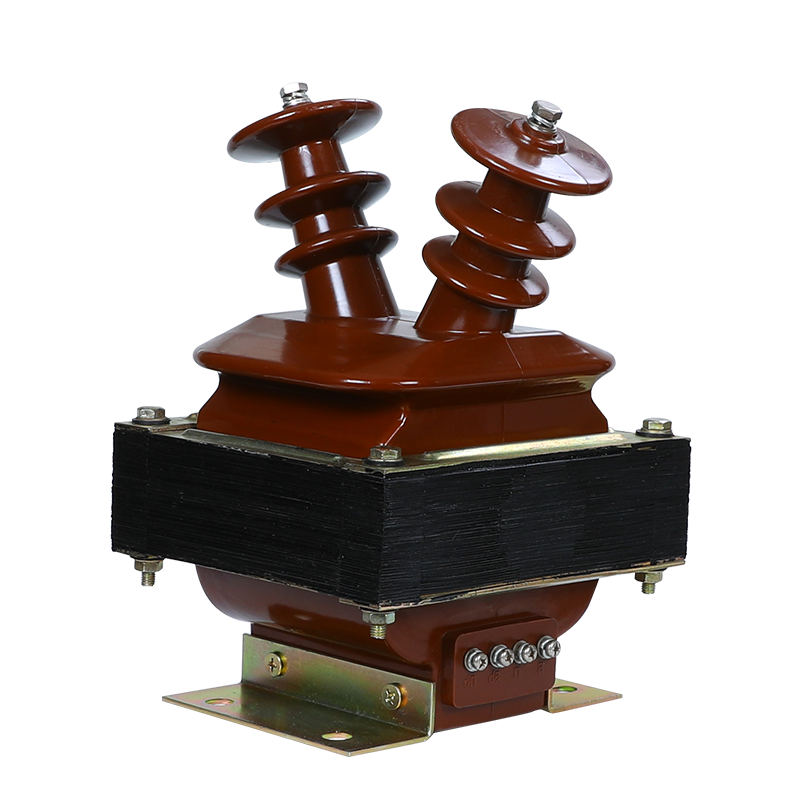

Trasformatore di tensione da 10 kv

Il trasformatore di tensione da 10 kV prodotto da DAHU ELECTRIC svolge un ruolo chiave nel quadro elettrico per interni, fornendo una potente soluzione per la misurazione della corrente, il monitoraggio dell'energia elettrica e i relè di protezione nei sistemi CA monofase e trifase. Questi sistemi funzionano perfettamente a frequenze di 50 Hz o 60 Hz, soddisfacendo un'ampia gamma di requisiti elettrici per tensioni di apparecchiature fino a 12 kV.

Invia richiesta

Descrizione del prodotto

Fogli di acciaio al silicio laminati a freddo: il trasformatore di tensione da 10 kV utilizza solitamente fogli di acciaio al silicio laminati a freddo come nucleo. Questi materiali sono laminati a freddo e hanno eccellenti proprietà magnetiche, come elevata permeabilità e bassa perdita del nucleo, che li rendono ideali per i trasformatori di corrente. Utilizzando la lamiera di acciaio al silicio laminata a freddo come materiale centrale, il trasformatore di corrente può ottenere un trasferimento energetico efficiente, migliorando così l'efficienza del sistema. Rispetto ad altri materiali, le lamiere di acciaio al silicio laminate a freddo presentano cicli di isteresi e perdite di magnetizzazione inferiori, il che significa meno spreco di energia e un minore consumo energetico.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta del materiale isolante del trasformatore di tensione da 10 kV. Le fusioni epossidiche forniscono un isolamento affidabile che protegge i componenti interni da guasti elettrici e fattori ambientali.

Rame: i conduttori in rame vengono generalmente utilizzati per gli avvolgimenti nel trasformatore di tensione da 10 kV. Questi materiali offrono elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di corrente resistendo allo stesso tempo alle sollecitazioni operative.

Materiale (resina epossidica): il trasformatore di tensione da 10 kV è alloggiato in involucri realizzati in resina epossidica. La resina epossidica ha eccellenti proprietà di isolamento, può prevenire efficacemente l'attraversamento di corrente o tensione, per garantire il funzionamento sicuro del circuito.

Ha resistenza alle alte temperature e può adattarsi alle esigenze di lavoro in ambienti ad alta temperatura.

Ha una buona resistenza alla corrosione, può resistere all'erosione di alcune sostanze chimiche e prolungare la durata del trasformatore.

Ha buone prestazioni di tenuta, quindi il trasformatore epossidico di solito ha buone prestazioni di impermeabilità e resistenza all'umidità ed è adatto per l'uso in ambienti umidi.

Rispetto ai tradizionali trasformatori a bagno d'olio, i trasformatori epossidici generalmente hanno un peso più leggero e sono facili da installare e manutenere.

Superiorità del prodotto

La placcatura delle viti e della piastra inferiore da parte del nostro prodotto raggiunge gli 8 um/min, il che è più resistente all'umidità e alla ruggine. La brillantezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Isolamento	Resina colata
4.	Tipo	Induzione di tensione
5.	Costruzione	Resina epossidica di tipo secco colata
6.	Numero di fasi	Fase singola (1 set = 3 numeri)
7.	Frequenza	50 Hz
8.	Montaggio Montato	Supporto su struttura a portale montata
9.	Tensione nominale primaria del sistema	11 kV (fase-fase)
10.	Tensione massima primaria del sistema	12 kV (fase-fase)
11.	Terrestri del sistema	Efficacemente messo a terra
12.	Isolamento di base (Resistenza agli impulsi Voltaggio)	75 kV
13.	Tensione di resistenza alla frequenza di alimentazione	28 kV
14.	L'estremità neutra dell'avvolgimento primario,per collegamento diretto a terra	Isolato per resistere ai 10 kV prova a bassa frequenza.
15.	Tipo di avvolgimento secondario	Avvolgimento singolo
16.	Rapporto di trasformazione	11 kV//3/0,11 kV/3
17.	Distanza di dispersione	25 mm/kV (minimo)
18.	Onere secondario nominale	Da 7,5 a 10 VA
19.	Fattore limite di tensione	1,2 continuo e 1,5 per 30 secondi
20.	Classe di precisione	0,2 per il dosaggio.
21.	Standard	Progettazione, Produzione, Collaudo, Installazione e Le prestazioni dovranno essere conformi a quelle più recenti edizioni di IEC 61869-1 e IEC 61869-3.
