11 kv pt

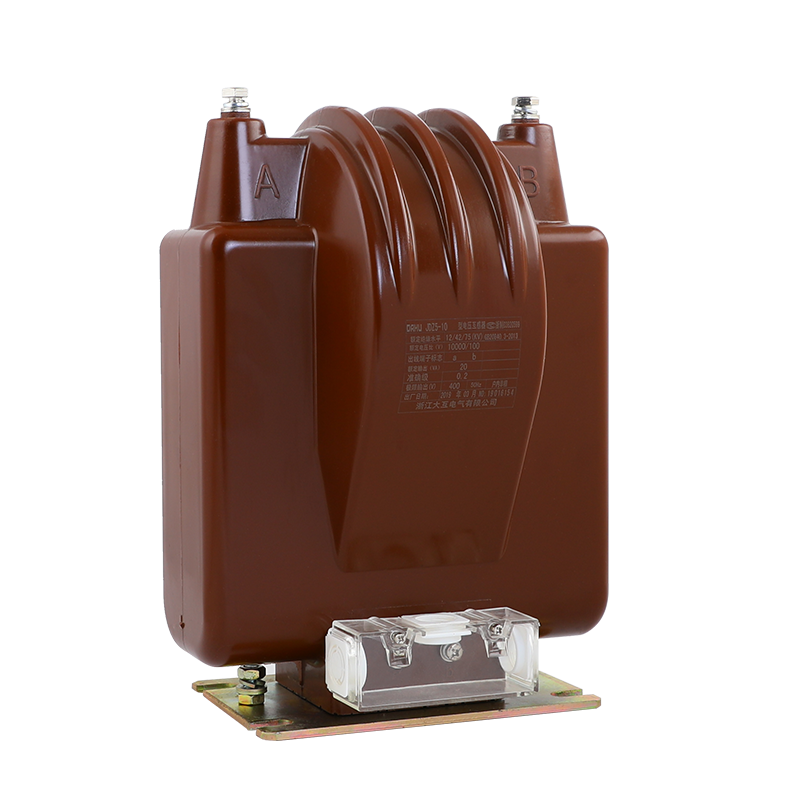

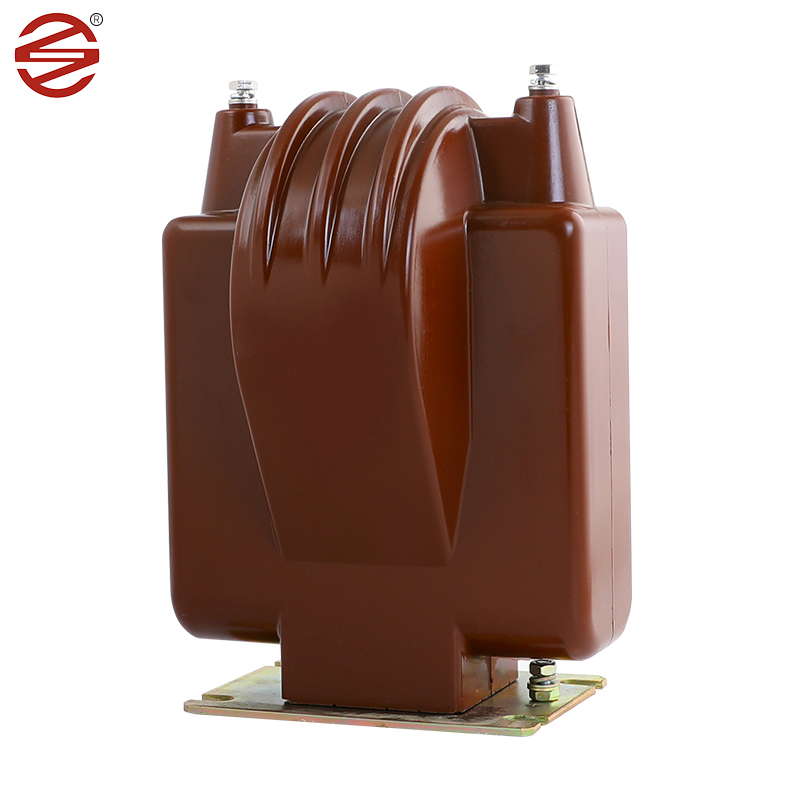

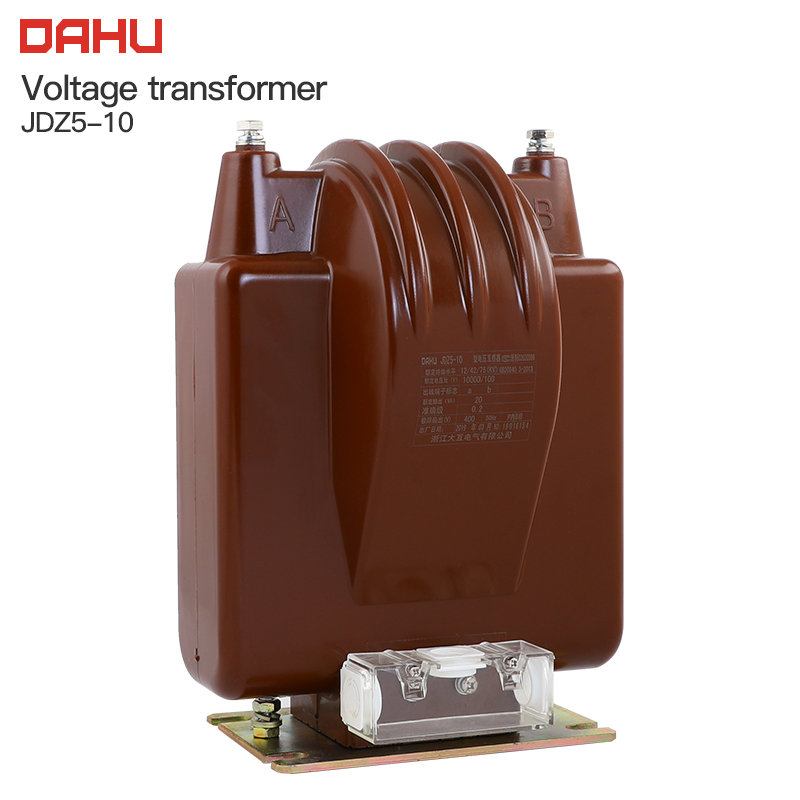

L'11 kV pt realizzato da Dahu Electric è un componente indispensabile nel mobile a interruttore interno ed è la spina dorsale della misurazione della tensione, i relè di monitoraggio dell'alimentazione e nei sistemi AC monofase e trifase. Il suo design robusto e la funzionalità precisa lo rendono un elemento essenziale per garantire la sicurezza e l'efficienza delle operazioni elettriche.

Invia richiesta

Descrizione del prodotto

Fogli in acciaio in silicio a freddo: usato come materiale centrale in pt da 11kV. Questi fogli sono laminato a freddo e possiedono proprietà magnetiche eccezionali, tra cui elevata permeabilità e bassa perdita del nucleo. Queste proprietà li rendono adatti per i trasformatori di tensione.

Utilizzando fogli di acciaio silicio a freddo come materiale centrale, il trasformatore di tensione può ottenere un efficiente trasferimento di energia, migliorando così l'efficienza complessiva del sistema. Rispetto ai materiali alternativi, i fogli di acciaio in silicio a freddo presentano bassi circuiti di isteresi e perdite di magnetizzazione, con conseguente riduzione dei rifiuti di energia e un minor consumo di energia.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta di materiale isolante PT 11kV. I getti epossidici forniscono un isolamento affidabile che protegge i componenti interni dai fattori di rottura elettrici e ambientali.

Rame: i conduttori di rame sono in genere utilizzati per gli avvolgimenti in pt a 11kV. Questi materiali offrono un'elevata conducibilità elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di tensione mentre resistono alle sollecitazioni operative.

Materiale (resina epossidica): 11 kV Pt Uso di recini in resina epossidica, che ha eccellenti proprietà di isolamento e può prevenire la corrente di corrente o la tensione per il funzionamento del circuito sicuro. È anche resistente alle alte temperature e alla corrosione e ha buone prestazioni di tenuta per capacità impermeabili e a prova di umidità. I trasformatori epossidici sono più leggeri e più facili da installare e mantenere rispetto ai trasformatori immessi di petrolio.

Superiorità di 11 kv pt

La nostra placcatura del prodotto di viti e piastra inferiore raggiunge 8um/min, che è più a prova di umidità e a prova di ruggine. La lucentezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Isolamento	Resina cast
4.	Tipo	Induzione della tensione
5.	Costruzione	Caschi di resina epossidica di tipo secco
6.	Numero di fase	Fase singo (1 set = 3 nn.)
7.	Frequenza	50 Hz
8.	Montaggio montato	Supporto sulla struttura a cavalletto montato
9.	Sistema Tensione classificata primaria	11 kV (fase in fase)
10.	Sistema Tensione massima primaria	12 kV (fase in fase)
11.	Earthlings del sistema	Efficacemente a terra
12.	Isolamento di base (resistenza all'impulso Voltaggio)	75 kV
13.	Tensione di resistenza della frequenza di alimentazione	28 kv
14.	L'estremità neutra dell'avvolgimento primario, per Connessione diretta a terra	Isolato per resistere ai 10 kV Test a bassa frequenza.
15.	Tipo di avvolgimento secondario	Avvolgimento singolo
16.	Rapporto di trasformazione	11 kV // 3/0.11 kV/3
17.	Distanza di scricchiolio	25 mm/kV (minimo)
18.	Eseguimento secondario classificato	Da 7,5 a 10 VA
19.	Fattore di limite di tensione	1.2 Continuo e 1,5 per 30 secondi
20.	Classe di precisione	0.2 per la misurazione.
21.	Standard	Progetta, produzione, test, installazione e La performance deve essere conforme alle ultime novità Edizioni di IEC 61869-1 e IEC 61869-3.
