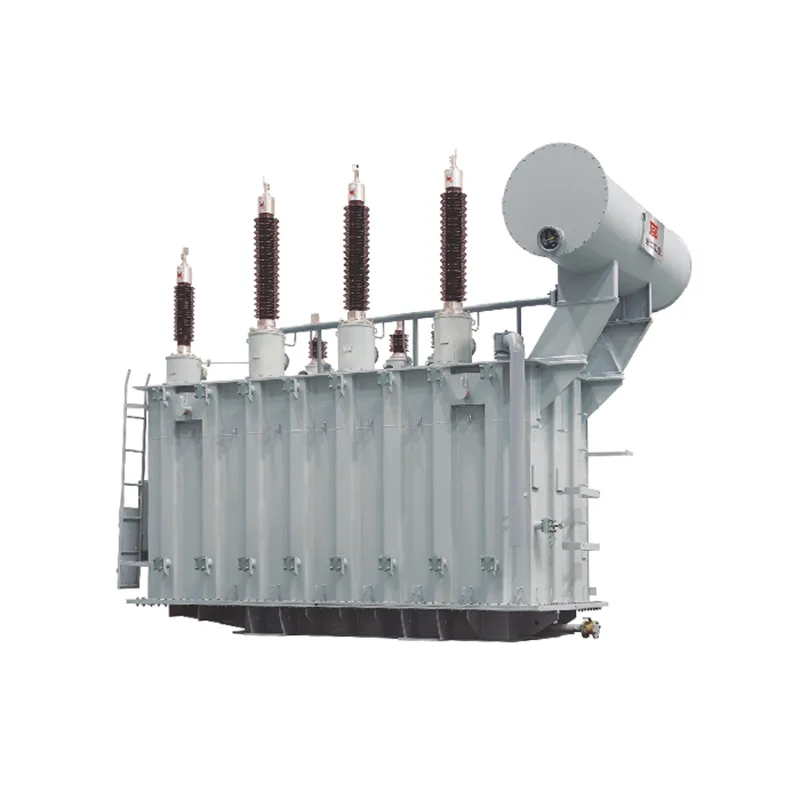

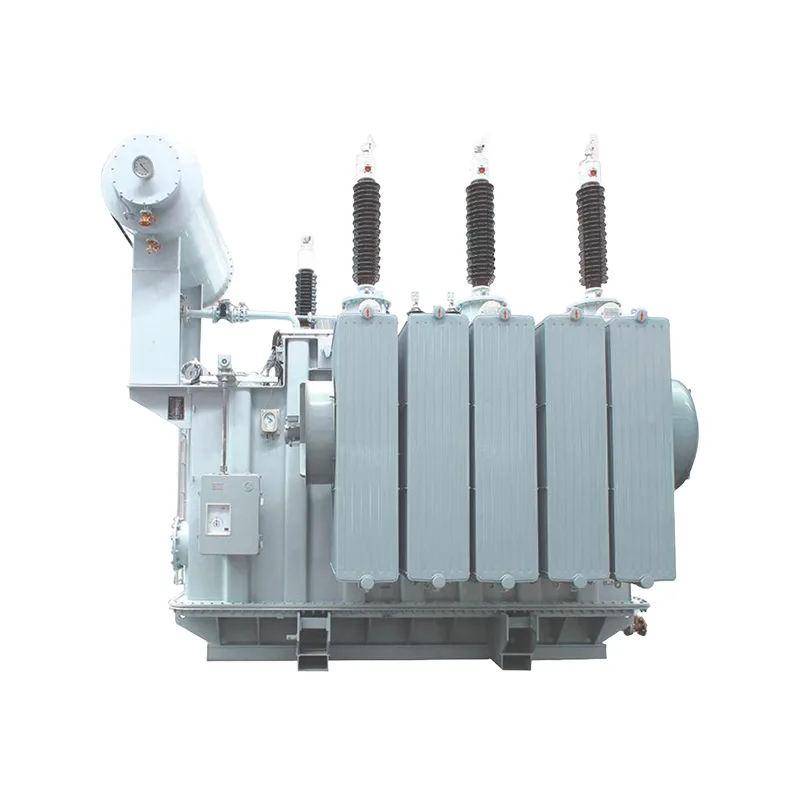

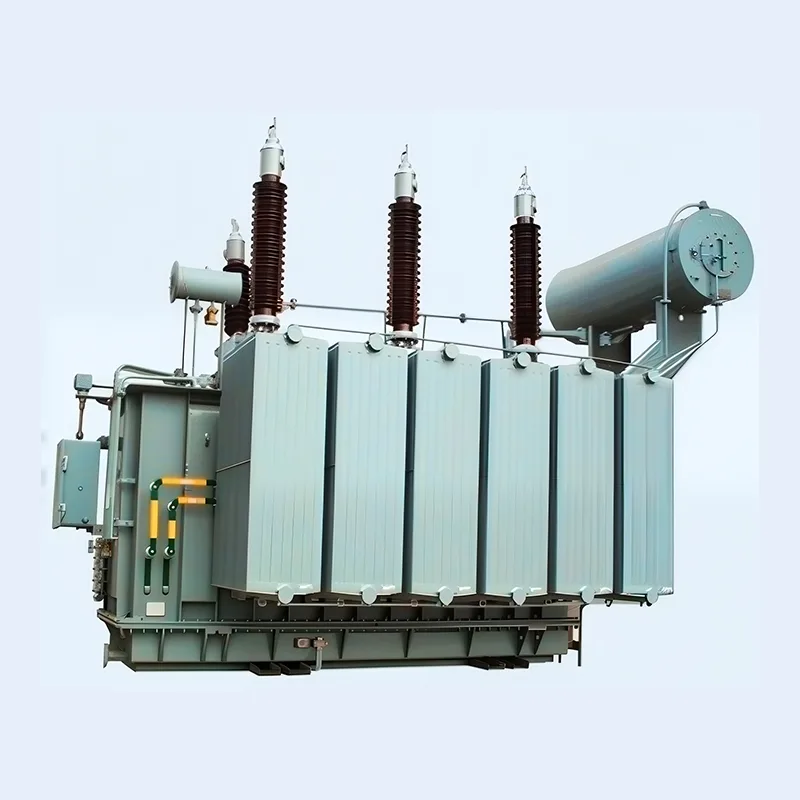

Trasformatore di potenza a bagno d'olio da 110 KV

Dahu Electric è un produttore e fornitore professionale di trasformatori di potenza in bagno d'olio da 110 KV in Cina. Questo prodotto è altamente stabile, economico e affidabile nelle prestazioni ed è adatto per centrali elettriche, sottostazioni e grandi imprese industriali, minerarie e petrolchimiche.

Invia richiesta

Descrizione del prodotto

Dettagli del prodotto

1. Trasformatore ad alta pressione, utilizza il software di analisi giapponese Toshiba e le procedure esclusive di calcolo e convalida della nostra azienda. Al fine di garantire le prestazioni del prodotto, progettiamo e testiamo il nucleo del trasformatore di potenza in bagno d'olio da 110 KV, la bobina, il corpo della macchina, il cavo, il serbatoio dell'olio e altre parti della macchina.

2. Il nostro prodotto SSZ11-40000/110 ha superato la capacità di carico di cortocircuito e tutti i test di routine del Centro nazionale di supervisione e ispezione della qualità dei trasformatori.

3. Questo prodotto ha le caratteristiche di stabilità, economia, affidabilità e protezione ambientale ed è adatto per centrali elettriche, sottostazioni e grandi imprese industriali, minerarie e petrolchimiche.

Vantaggi del prodotto

1、La struttura completamente sigillata e isolata può garantire la sicurezza delle persone.

2、Economico ed efficiente per ridurre le perdite di rete e i costi operativi.

3, Il trasformatore di potenza a bagno d'olio da 110 KV non viene utilizzato solo per la rete ad anello ma anche per il terminale.

4、Bassa perdita, basso rumore, prestazioni superiori.

5、Bassa temperatura, capacità di sovraccarico.

6、Il trasformatore adotta una struttura speciale e il suo eccezionale vantaggio è l'alta qualità.

Parametro tecnico

Trasformatore a due avvolgimenti da 6300kVA~120000kVA con NVTC

Capacità nominale (kVA)	Tensione nominale e intervallo di prese			Vettore gruppo	No, loa cattiva corrente (%)	Tensione di impedenza (%)	Perdite a vuoto (kW)	Sulle perdite di carico (kW)
Capacità nominale (kVA)	Alto Vokage	Intervallo di intercettazione	Bassa tensione	Vettore gruppo	No, loa cattiva corrente (%)	Tensione di impedenza (%)	Perdite a vuoto (kW)	Sulle perdite di carico (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Trasformatore a tre avvolgimenti da 6300kVA~100000kVA con NVTC

Valutato capacità (kVA)	Tensione nominale e intervallo di prese			Vettore grOA	No-Londra corrente (%)	Tensione di impedenza (%)		Senza carico perdite (kW)	A carico perdite (kW)
Valutato capacità (kVA)	Alta tensione	Media tensione	Bassa tensione	Vettore grOA	No-Londra corrente (%)	Fatti avanti	Dimettiti	Senza carico perdite (kW)	A carico perdite (kW)
6300	110=2* 2,5%, 121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	AT-MT: 17,5-18,5 AT-BT:10,5 VM~LV:6.5	HV-MV:10.5 AT-BT: 17,5-18,5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Trasformatore a due avvolgimenti da 6300kVA~100000kVA con OLTC

Valutato capacità (kVA)	Volatura nominale e intervallo di maschiatura			Vettore gruppo	Nessun carico corrente (%)	Voto di impedenza (%)	Perdite senza perdite (kW)		Sulle perdite di carico (kW)
	Alta velocità	Intervallo di intercettazione	Bassa tensione0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Trasformatore a tre avvolgimenti da 6300kVA~100000kVA con OLTC

Valutato capacità (kVA)	Tensione nominale e intervallo di prese			Vettore gruppo	Senza carico attuale (%)	Tensione di impedenza (%)	Senza carico perdite (kW)	A carico perdite (kW)
Valutato capacità (kVA)	Alta tensione	Voltaggio medio	Bassa tensione	Vettore gruppo	Senza carico attuale (%)	Tensione di impedenza (%)	Senza carico perdite (kW)	A carico perdite (kW)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 Alta-bassa tensione: 17,5~18,5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
