Bobina di scarica da 12 kv

Dahu Electric è produttore e fornitore di bobine di scarica da 12kv in Cina che può vendere all'ingrosso bobine di scarica da 12kv, possiamo fornire un servizio professionale e un prezzo migliore per voi.

Invia richiesta

Descrizione del prodotto

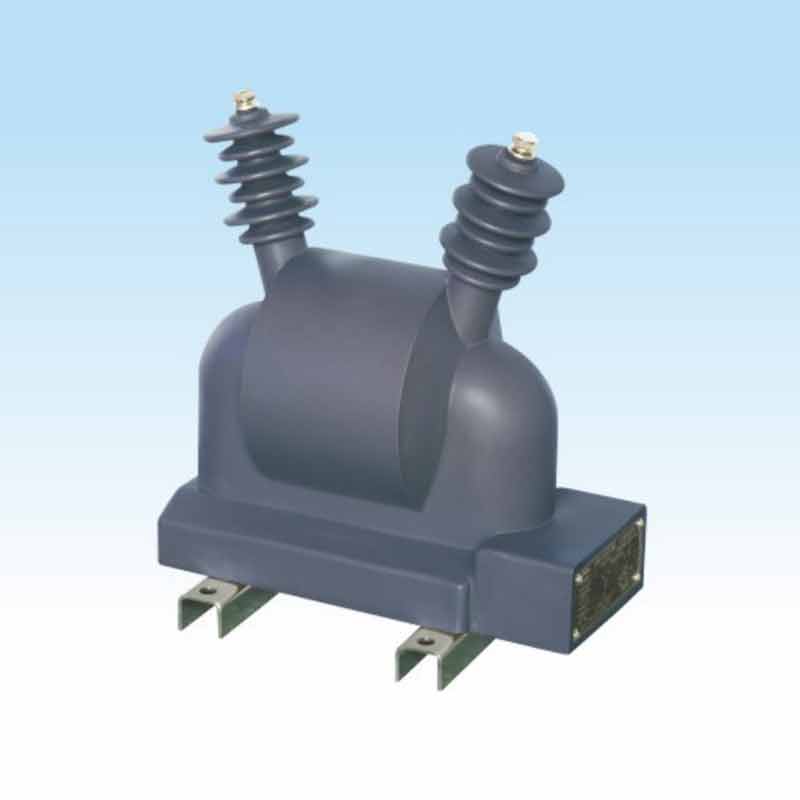

Questa bobina di scarica da 12 kv è realizzata in resina epossidica per esterni completamente sigillata. Può essere utilizzato per il sistema di alimentazione con frequenza CA di 50 Hz e tensione nominale di 10 kV e inferiore. È collegato con un gruppo di condensatori con connessione parallela ad alta tensione. Quando il gruppo di condensatori si interrompe dal sistema, possono essere necessari solo cinque secondi per ridurre la tensione residua del gruppo di condensatori a una tensione di sicurezza. Quando il funzionamento è normale. L'avvolgimento secondario viene utilizzato come indicatore di tensione. Se gli utenti hanno requisiti speciali, può avere un'azione di protezione del relè con avvolgimento di tensione residua.

Descrizione del tipo

Dati tecnici

a、Fattore di potenza del carico: COSф=0,8(in ritardo);

b、Distanza superficiale: superiore a 530 mm;

c、I prodotti sono conformi alle norme DL/T653-2009《Specifiche delle bobine di scarica per condensatori con collegamento in parallelo ad alta tensione per gli standard 》;

d、Altri dati tecnici vedere la tabella seguente:

Tipo	Rapporto di tensione nominale (kV)	Precisione classe e classificatosecondario uscita (VA)				Scarico capacità (Mvar)	Livello di isolamento nominale (kV)
		0.2	0.5	Livello 1	6P
FDGE10/6,6//3-(1,7-3,4)-1W	6.6//3/0.1 6.6//3/0.1/0.1/3	20	50	100	100	1.7-3.4	7.2/32/60
FDGE10/7.2//3-(1.7-3.4)-1W	7.2//310.1 7.2//31/0.1/0.1/3
FDGE10/11/J3-(1,7-3,4)-1W	11//3/0.1 11//3/0,1/0,1/3						42/12/75
FDGE10/12/3-(1,7-3,4)-1W	12//3/0,1 1213J0.110.1/3
