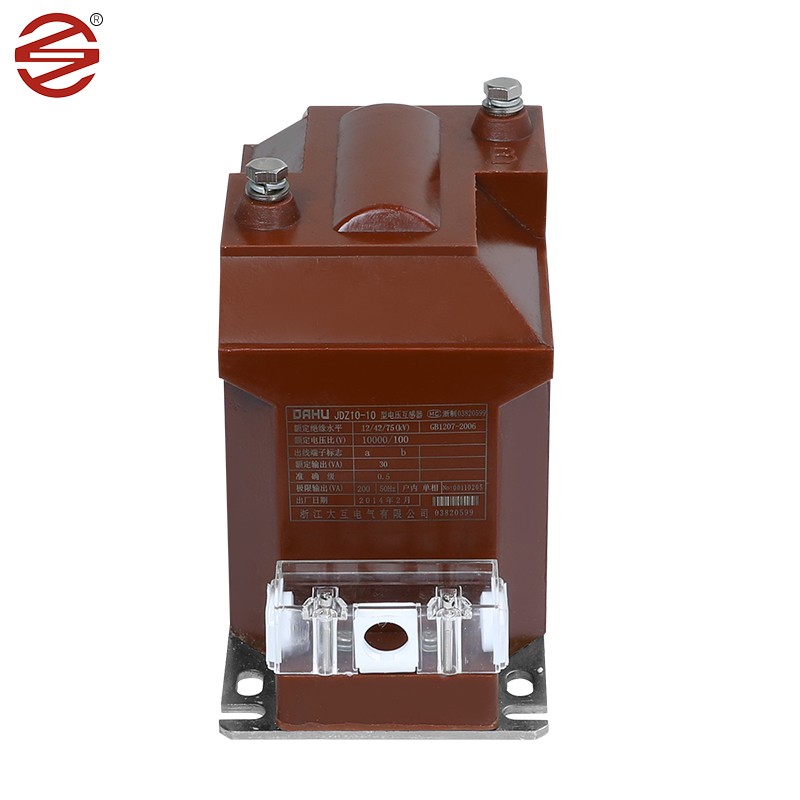

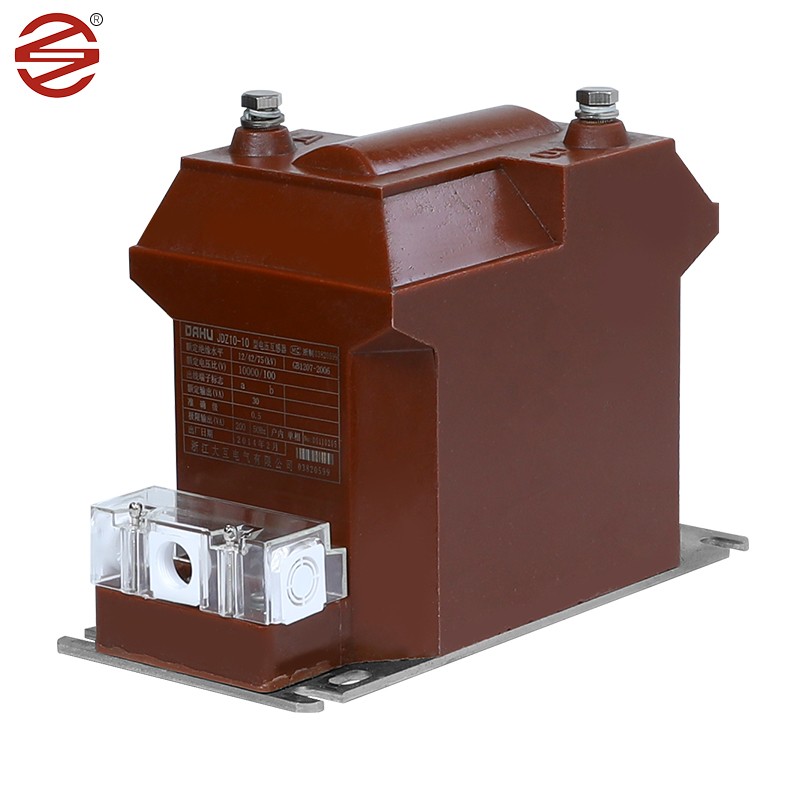

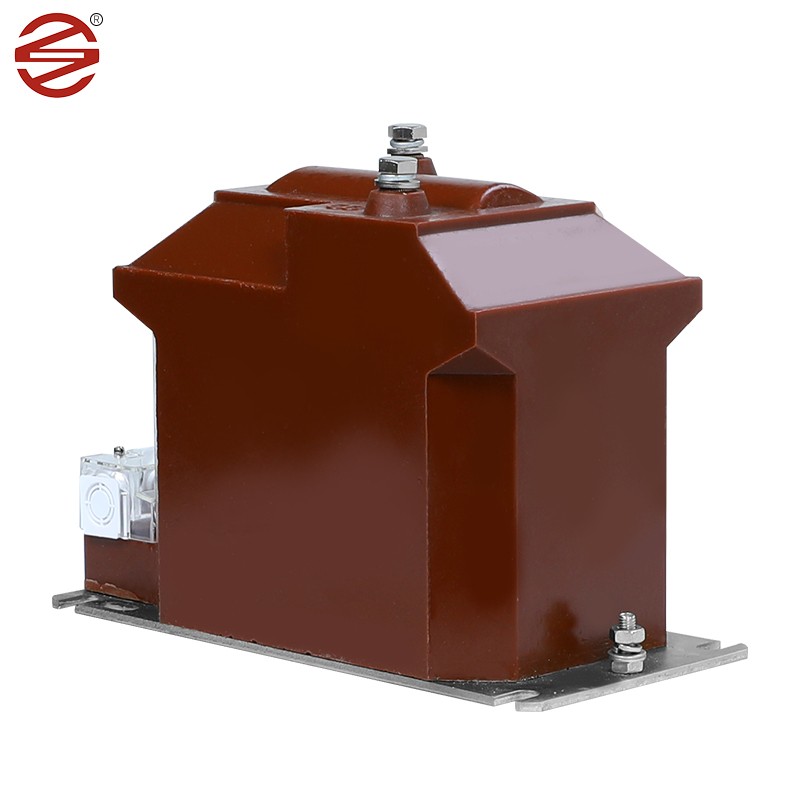

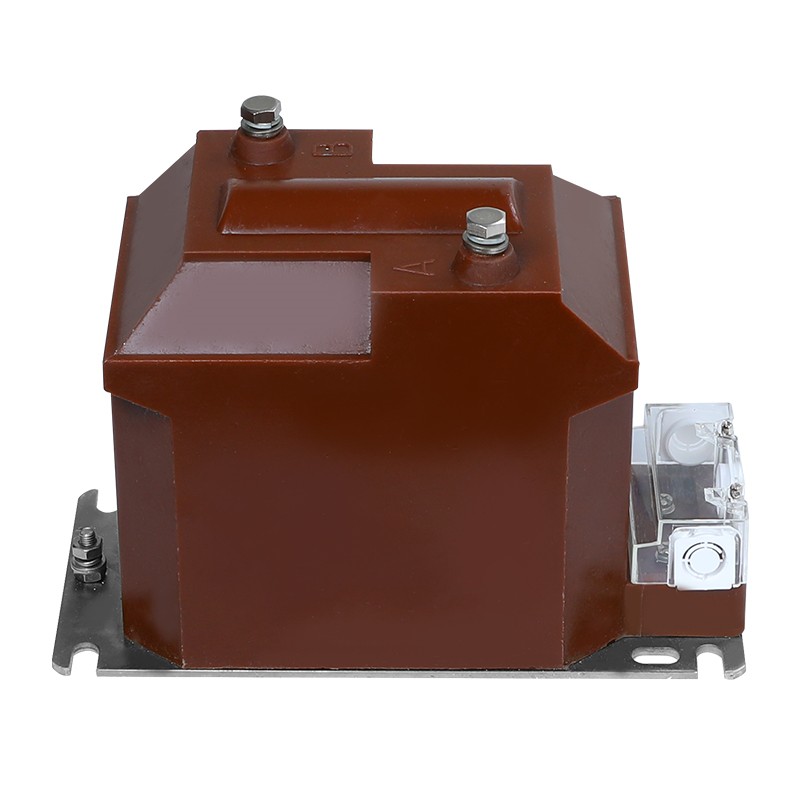

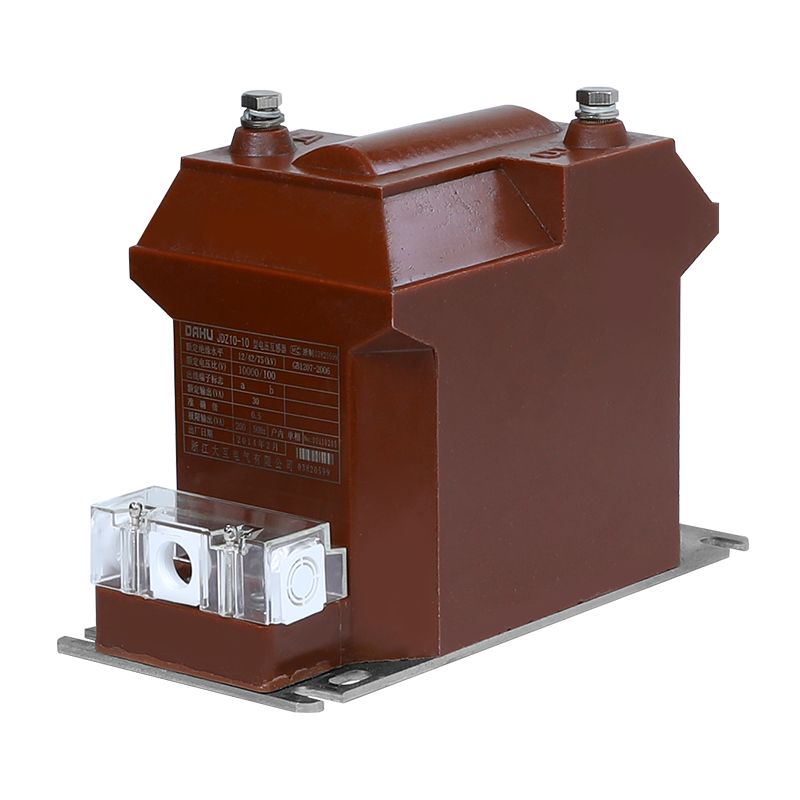

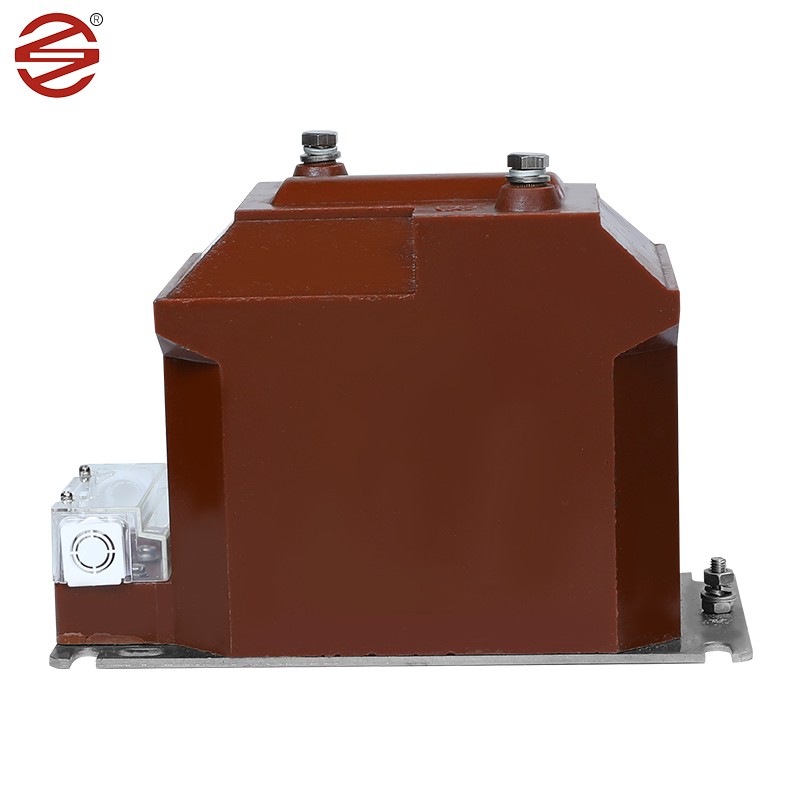

Trasformatore di tensione 12kV

Il trasformatore di tensione da 12 kV prodotto da DAHU ELECTRIC è un componente indispensabile all'interno dei quadri elettrici per interni, poiché funge da spina dorsale per la misurazione della corrente, il monitoraggio dell'energia elettrica e i relè di protezione nei sistemi CA monofase e trifase. Il suo design robusto e la funzionalità precisa lo rendono un elemento essenziale per garantire la sicurezza e l'efficienza delle operazioni elettriche.

Invia richiesta

Descrizione del prodotto

Fogli di acciaio al silicio laminati a freddo: il trasformatore di tensione da 12 kV utilizza solitamente fogli di acciaio al silicio laminati a freddo come nucleo. Questi materiali sono laminati a freddo e hanno eccellenti proprietà magnetiche, come elevata permeabilità e bassa perdita del nucleo, che li rendono ideali per i trasformatori di corrente. Utilizzando la lamiera di acciaio al silicio laminata a freddo come materiale centrale, il trasformatore di corrente può ottenere un trasferimento energetico efficiente, migliorando così l'efficienza del sistema. Rispetto ad altri materiali, le lamiere di acciaio al silicio laminate a freddo presentano cicli di isteresi e perdite di magnetizzazione inferiori, il che significa meno spreco di energia e un minore consumo energetico.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta del materiale isolante del trasformatore di tensione da 12 kV. Le fusioni epossidiche forniscono un isolamento affidabile che protegge i componenti interni da guasti elettrici e fattori ambientali.

Rame: i conduttori in rame vengono generalmente utilizzati per gli avvolgimenti nel trasformatore di tensione da 12 kV. Questi materiali offrono elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di corrente resistendo allo stesso tempo alle sollecitazioni operative.

Materiale (resina epossidica): il trasformatore di tensione da 12 kV utilizza involucri realizzati in resina epossidica, che ha eccellenti proprietà di isolamento e può impedire l'attraversamento di corrente o tensione per un funzionamento sicuro del circuito. È inoltre resistente alle alte temperature e alla corrosione e ha buone prestazioni di tenuta per capacità di impermeabilità e resistenza all'umidità. I trasformatori epossidici sono più leggeri e più facili da installare e manutenere rispetto ai trasformatori immersi in olio.

Superiorità del prodotto

La nostra placcatura delle viti e della piastra inferiore raggiunge gli 8 um/min, il che è più resistente all'umidità e alla ruggine. La brillantezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Isolamento	Resina colata
4.	Tipo	Induzione di tensione
5.	Costruzione	Resina epossidica di tipo secco colata
6.	Numero di fasi	Fase singola (1 set = 3 numeri)
7.	Frequenza	50 Hz
8	Montaggio Montato	Supporto su struttura a portale montata
9.	Tensione nominale primaria del sistema	11 kV (fase-fase)
10	Tensione massima primaria del sistema	12 kV (fase-fase)
11.	Terrestri del sistema	Efficacemente messo a terra
12.	Isolamento di base (Resistenza agli impulsi Voltaggio)	75 kV
13.	Tensione di resistenza alla frequenza di alimentazione	28 kV
14	L'estremità neutra dell'avvolgimento primario,per collegamento diretto a terra	Isolato per resistere ai 10 kV prova a bassa frequenza.
15.	Tipo di avvolgimento secondario	Avvolgimento singolo
16.	Rapporto di trasformazione	11 kVN3/0,11 kVN3
17.	Distanza di dispersione	25 mm/kV(minimo)
18	Onere secondario nominale	Da 7,5 a 10 VA
19	Fattore limite di tensione	1,2 continuo e 1,5 per 30 secondi
20.	Classe di precisione	0,2 per il dosaggio
21.	Standard	Progettazione,produzione,collaudo,installazione e Le prestazioni dovranno essere conformi all'ultima versione edizioni di IEC61869-1 e IEC61869-3.
