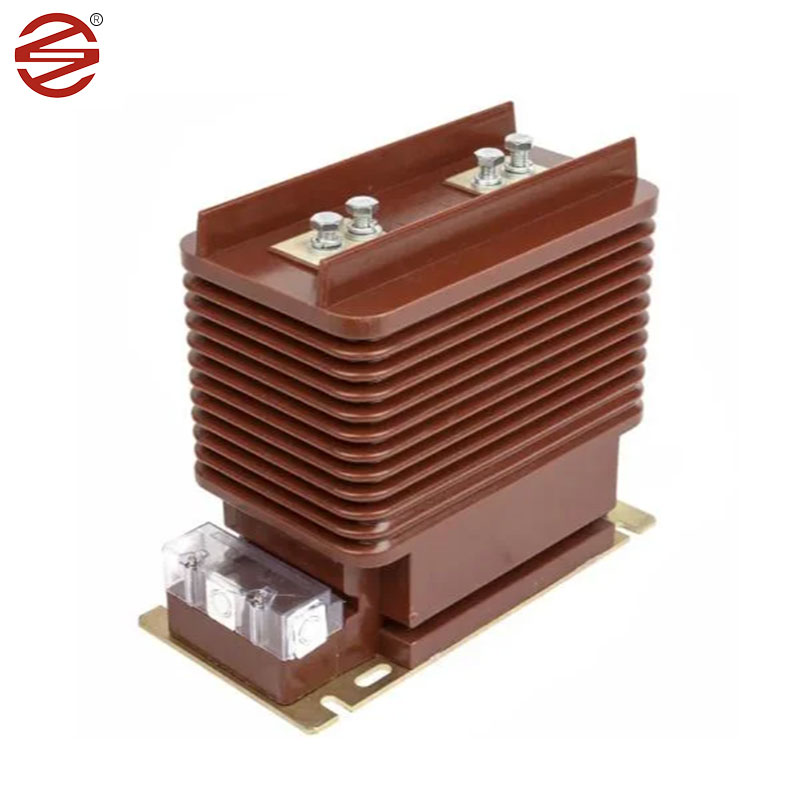

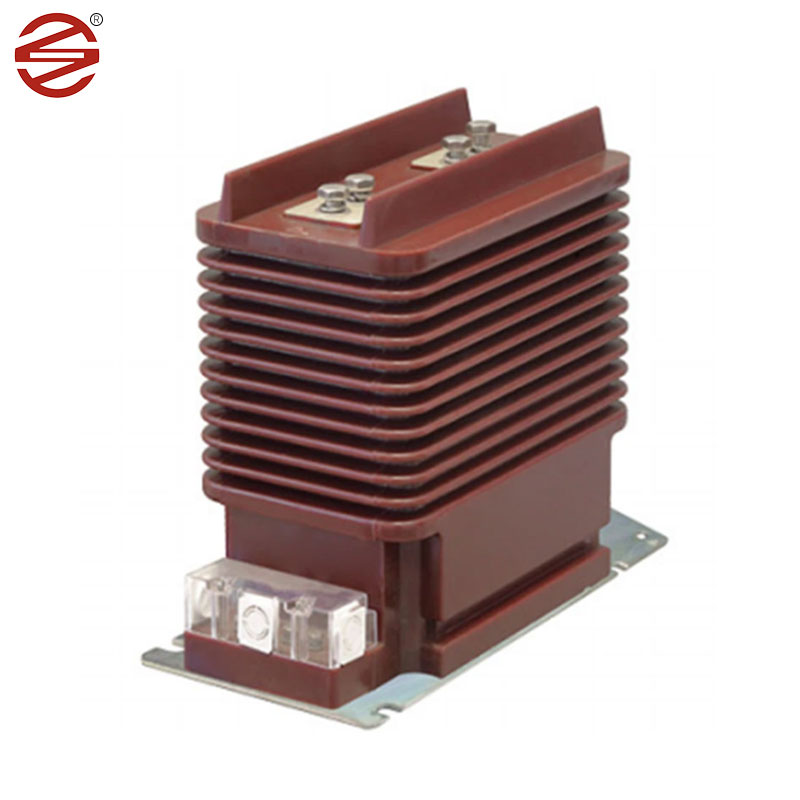

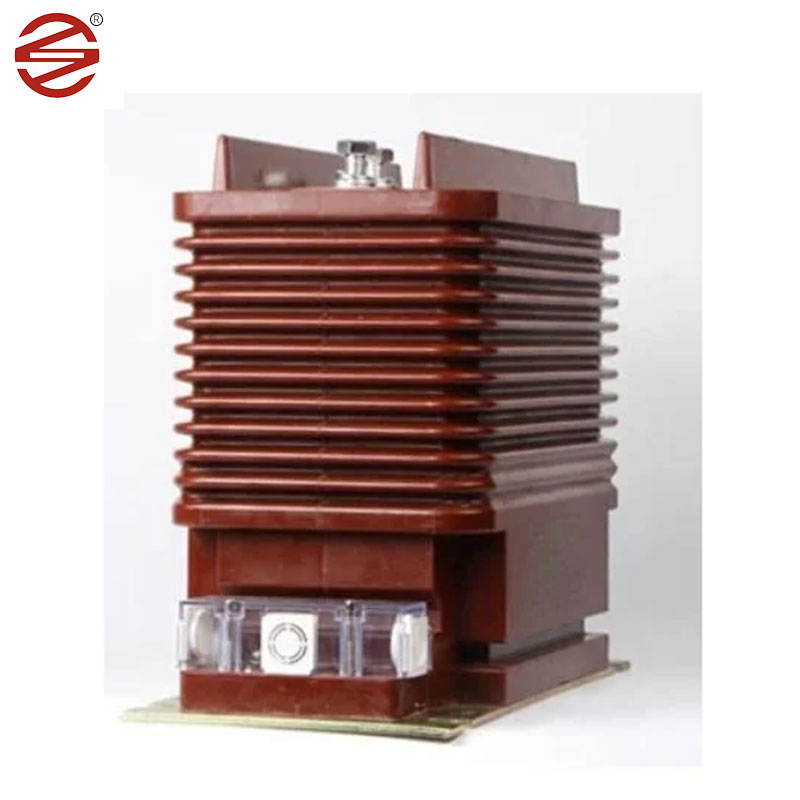

Trasformatore di corrente da 20 kv

Il trasformatore di corrente da 20 kV prodotto da DAHU ELECTRIC si distingue come un componente indispensabile all'interno dei quadri elettrici per interni, svolgendo un ruolo fondamentale nei moderni sistemi elettrici. Le sue molteplici funzionalità si estendono ben oltre la semplice misurazione della corrente, comprendendo compiti vitali come il monitoraggio dell'energia elettrica e il funzionamento continuo dei relè di protezione nei sistemi CA monofase e trifase.

Invia richiesta

Descrizione del prodotto

Al di là della sua abilità funzionale, il trasformatore di corrente da 20 kV di DAHU ELECTRIC esemplifica l'impegno per la qualità e l'innovazione. Le sue funzionalità avanzate, abbinate a test rigorosi e alla conformità agli standard del settore, infondono fiducia nelle sue prestazioni e affidabilità.

Lamiera di acciaio al silicio laminata a freddo: il trasformatore di corrente da 20 kV utilizza spesso la lamiera di acciaio al silicio laminata a freddo come nucleo grazie alle sue eccellenti proprietà magnetiche. Questi materiali presentano un'elevata permeabilità e una bassa perdita del nucleo, rendendoli ideali per un efficiente trasferimento di energia. Presentano cicli di isteresi e perdite di magnetizzazione inferiori rispetto ad altre opzioni, con conseguente minore spreco di energia e minore consumo energetico.

Resina epossidica: la resina epossidica è un materiale versatile e ampiamente utilizzato in vari settori grazie alle sue eccellenti proprietà dielettriche e resistenza meccanica. È particolarmente apprezzato come materiale isolante primario per trasformatori di corrente da 20 kV.

Le proprietà dielettriche della resina epossidica si riferiscono alla sua capacità di resistere al flusso di corrente elettrica. Questa proprietà è fondamentale per garantire il funzionamento sicuro ed efficiente delle apparecchiature elettriche. L'elevata rigidità dielettrica della resina epossidica le consente di resistere a livelli di tensione elevati senza rompersi, rendendola la scelta ideale per l'isolamento nei trasformatori di corrente.

Oltre alle sue proprietà dielettriche, la resina epossidica offre anche un'eccezionale resistenza meccanica. Ha un'elevata resistenza alla trazione, il che significa che può sopportare notevoli sollecitazioni meccaniche senza deformarsi o rompersi. Ciò lo rende altamente affidabile nella protezione dei componenti interni dei trasformatori di corrente da forze e vibrazioni esterne.

Le fusioni epossidiche, realizzate versando resina epossidica negli stampi, forniscono un isolamento affidabile per i trasformatori di corrente. Il processo di fusione garantisce uno strato isolante uniforme e senza giunzioni, che previene efficacemente guasti e perdite elettriche. Questo strato isolante funge anche da barriera contro fattori ambientali quali umidità, polvere e sostanze chimiche, migliorando ulteriormente la protezione dei componenti interni.

Rame: i conduttori in rame vengono generalmente utilizzati per gli avvolgimenti nei trasformatori di corrente da 20 kV. Questi materiali offrono elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di corrente resistendo allo stesso tempo alle sollecitazioni operative.

Parametro del prodotto

1.	Applicazione	Misurazione
2.	Installazione	Interno
3.	Costruzione	Resina epossidica di tipo secco colata
4.	Isolamento	Resina colata
5.	Numero di fasi	Separare
6.	Frequenza nominale	50 Hz
7.	Tensione nominale primaria del sistema	22 kV fase-fase
8.	Voltaggio massimo del sistema	24 kV fase-fase
9.	Messa a terra del sistema	Efficacemente messo a terra
10.	Livello di isolamento di base (1,2/50 u sec.	125 chilovolt
11.	Tensione di resistenza alla frequenza di rete (1 min.50 Hz)	50 chilovolt
12. 13.	Rat io: Alimentatore da 11kV Primario	200/5A Avvolgimento singolo
14.	Secondario	Avvolgimento singolo
15.	Classe di precisione	0,2/0,25 per la misurazione
16.	Fardello a) per la misurazione	10-15 VA
17.	Corrente nominale di breve durata	Minimo 80 kA per 1 secondo
18.	Valutazione corrente estesa	120%della corrente nominale
19.	Distanza di dispersione	28 mm/KV(minimo)
20.	Standard	Progettazione,produzione,collaudo,installazione e le prestazioni dovranno essere conformi a le ultime edizioni di IEC 61869-1 e IEC 61869-2
