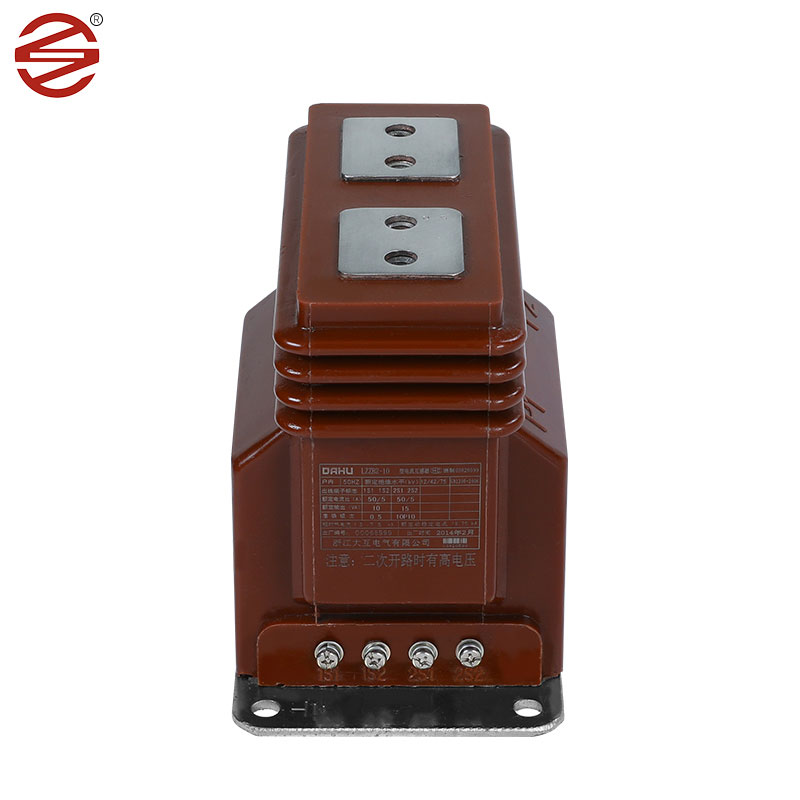

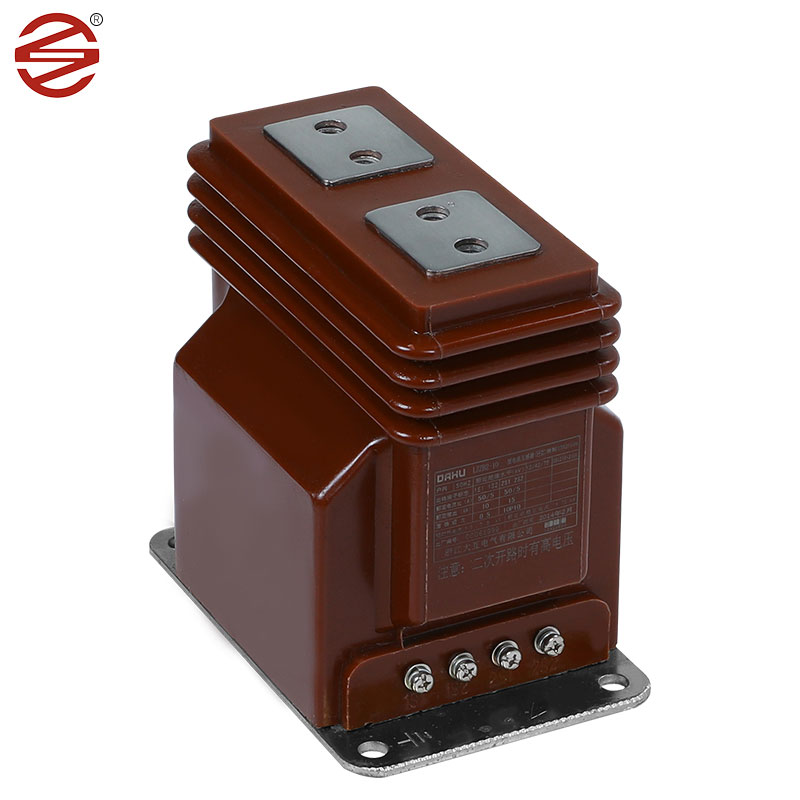

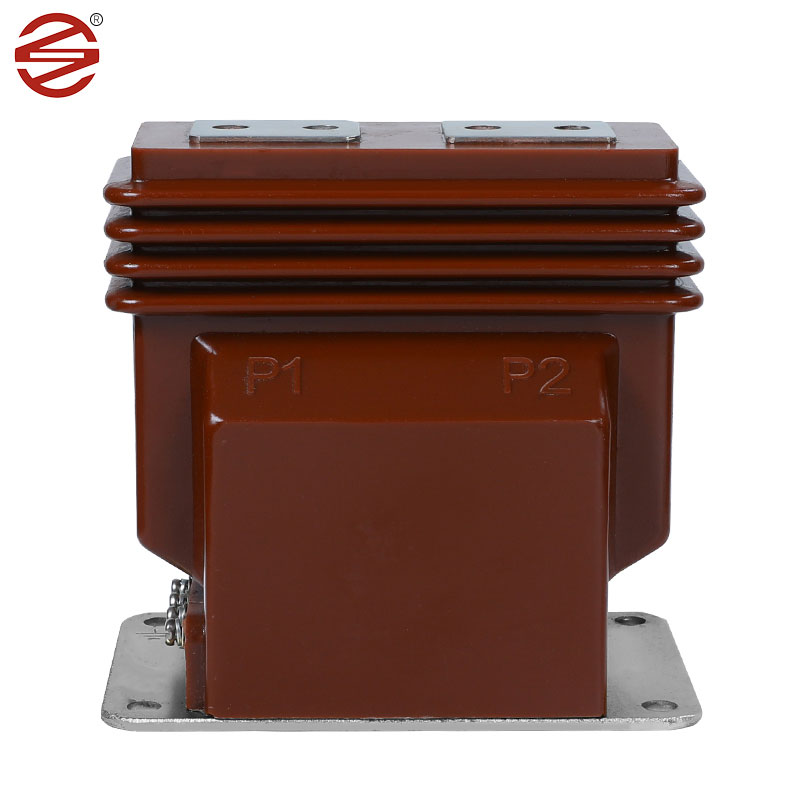

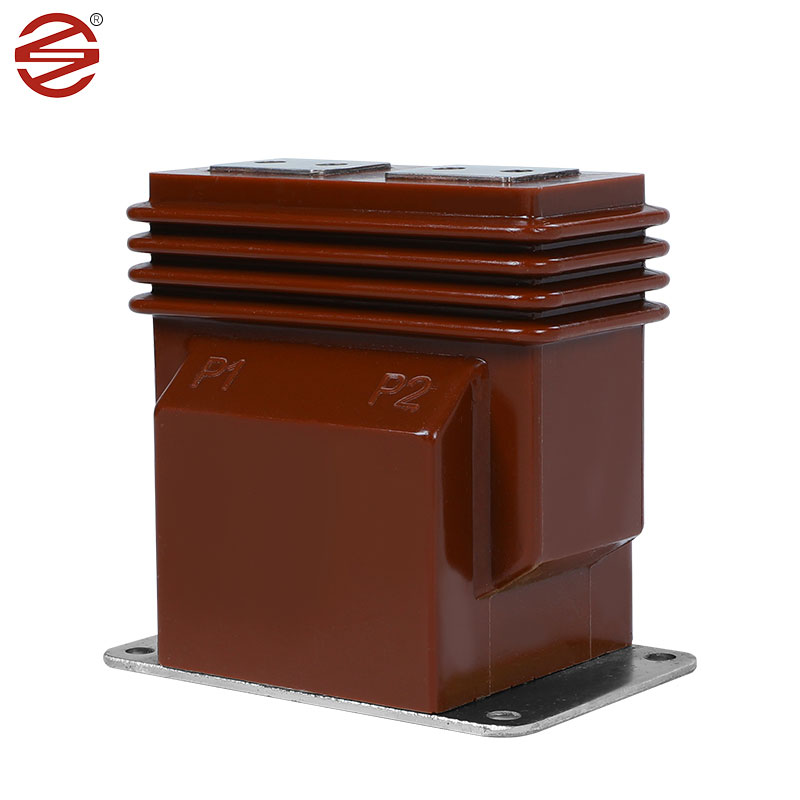

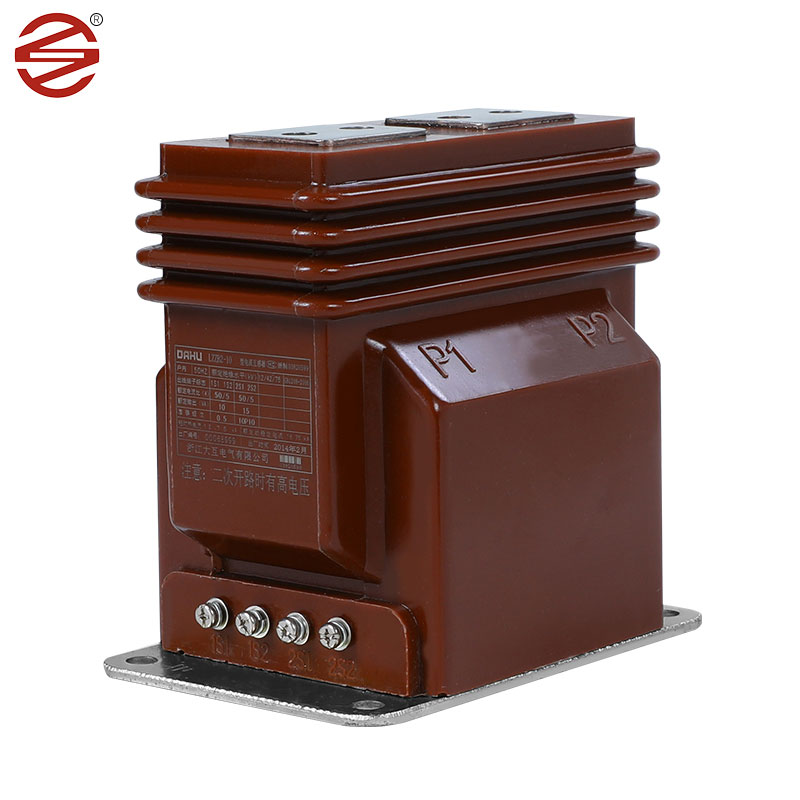

Trasformatore di corrente elettrico da 10kv

I trasformatori di corrente elettrici da 10 kV svolgono un ruolo fondamentale all'interno dei quadri elettrici per interni, offrendo soluzioni robuste per la misurazione della corrente, il monitoraggio dell'energia elettrica e i relè di protezione nei sistemi CA monofase e trifase. Questi sistemi funzionano perfettamente a frequenze di 50 Hz o 60 Hz, soddisfacendo un'ampia gamma di esigenze elettriche con tensioni delle apparecchiature che raggiungono fino a 12 kV.

Invia richiesta

Descrizione del prodotto

Fogli di acciaio al silicio laminati a freddo: i trasformatori di corrente da 10 kV utilizzano comunemente fogli di acciaio al silicio laminati a freddo come nucleo. Questi materiali possiedono eccellenti proprietà magnetiche, come elevata permeabilità e bassa perdita del nucleo, garantendo un efficiente trasferimento di energia e una minima dissipazione di potenza.

Resina epossidica: la resina epossidica è il materiale isolante preferito per i trasformatori di corrente da 10 kV grazie alle sue proprietà dielettriche e resistenza meccanica superiori. La fusione di resina epossidica fornisce un isolamento affidabile, proteggendo i componenti interni da guasti elettrici e fattori ambientali.

Rame: i conduttori in rame vengono generalmente utilizzati per gli avvolgimenti nei trasformatori di corrente da 10 kV. Questi materiali offrono elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali di corrente resistendo allo stress operativo.

Materiale (resina epossidica): i trasformatori di corrente da 10 kV sono alloggiati in involucri realizzati in resina epossidica. La resina epossidica ha eccellenti proprietà di isolamento, può prevenire efficacemente l'attraversamento di corrente o tensione, per garantire il funzionamento sicuro del circuito. Ha resistenza alle alte temperature e può adattarsi alle esigenze di lavoro in ambienti ad alta temperatura.

Ha una buona resistenza alla corrosione, può resistere all'erosione di alcune sostanze chimiche e prolungare la durata del trasformatore. Ha buone prestazioni di tenuta, quindi il trasformatore epossidico di solito ha buone prestazioni di impermeabilità e resistenza all'umidità ed è adatto per l'uso in ambienti umidi ambienti.Rispetto ai tradizionali trasformatori a bagno d'olio, i trasformatori epossidici generalmente hanno un peso più leggero e sono facili da installare e manutenere.

Parametro del trasformatore di corrente elettrico da 10 kv

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Costruzione	Resina epossidica di tipo secco colata
4.	Isolamento	Resina colata
5.	Numero di fasi	Separare
6.	Frequenza nominale	50Hz
7.	Tensione nominale primaria del sistema	50Hz
7.	Tensione nominale primaria del sistema	11 kV fase-fase
8.	Tensione massima del sistema	12kV fase-fase
9.	Messa a terra del sistema	Efficacemente messo a terra
10.	Livello di isolamento di base (1,2/50μ sec.)	75 chilovolt
11.	Tensione di resistenza alla frequenza di rete (1 min.50 Hz).	28 chilovolt
12. 13.	Rapporto: Alimentatore da 11kV Primario	10-20/5A Avvolgimento singolo
14.	Secondario	Avvolgimento singolo
15.	Classe di precisione	0,2/0,2S per la misurazione
16.	Fardello: a) per la Misurazione	7,5-10 VA
17.	Corrente nominale di breve durata	Minimo 10 kA per 1 secondo.
18.	Corrente nominale estesa	120% della corrente nominale
19.	Oltre la valutazione attuale	<10A
20.	Distanza di dispersione	25 mm/KV(minimo)
21.	Standard	Progettazione,produzione,collaudo,installazione e le Prestazioni dovranno essere conformi a le ultime edizioni di IEC 61869-1 e IEC 61869-2.
