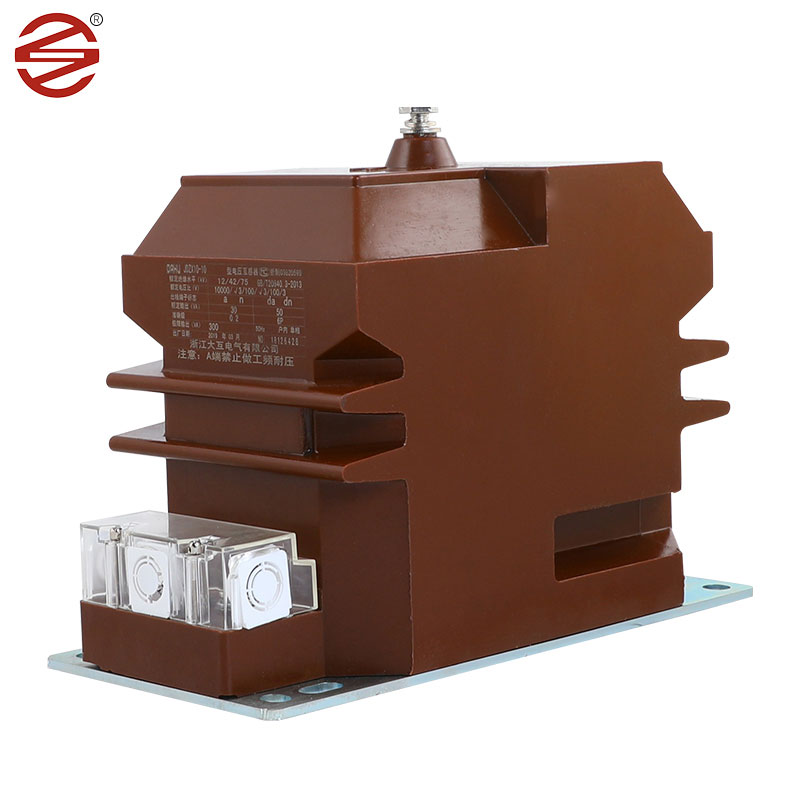

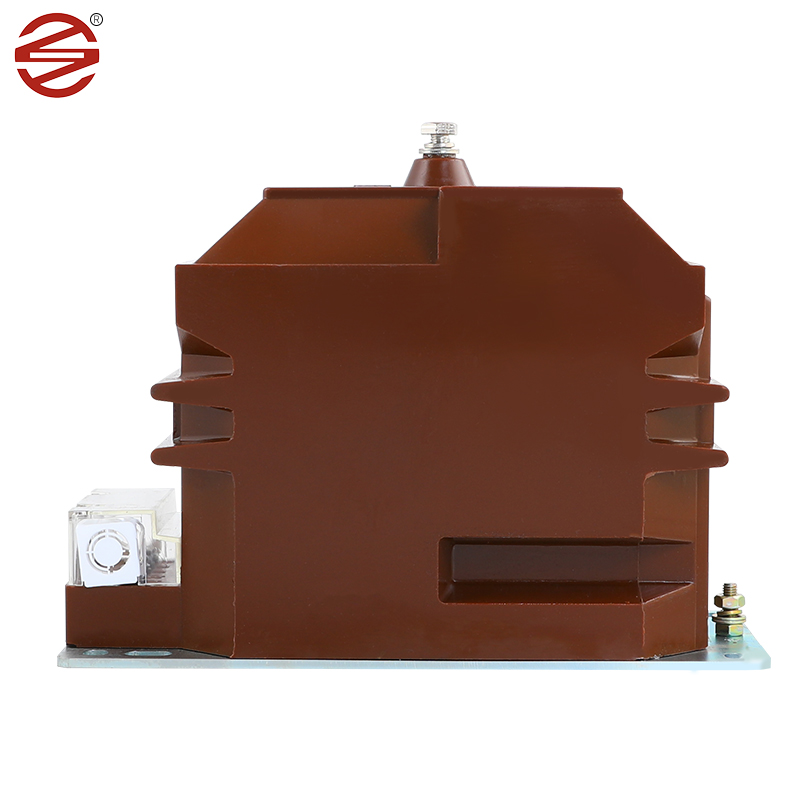

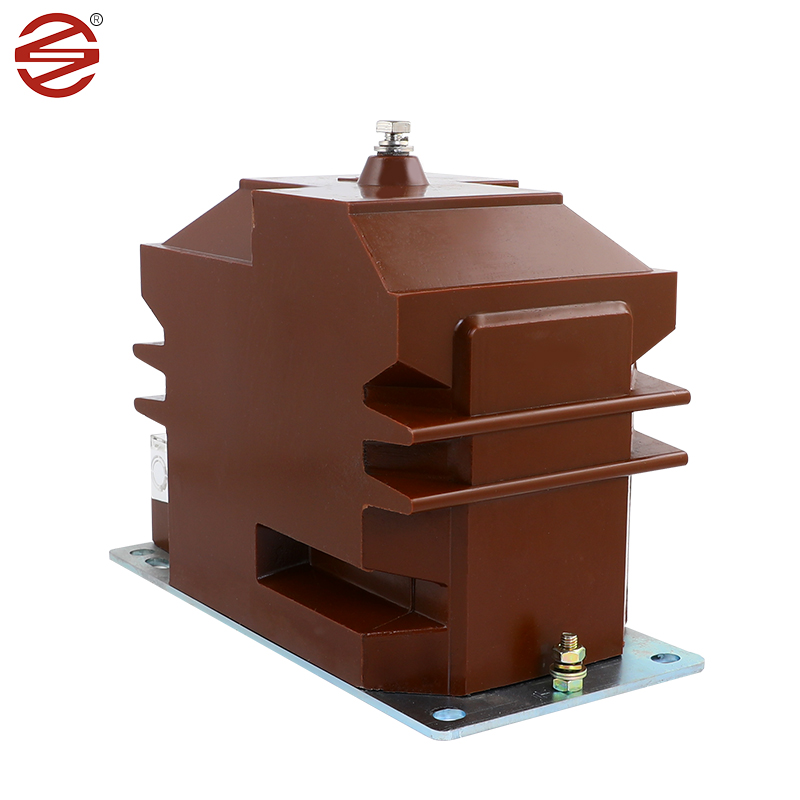

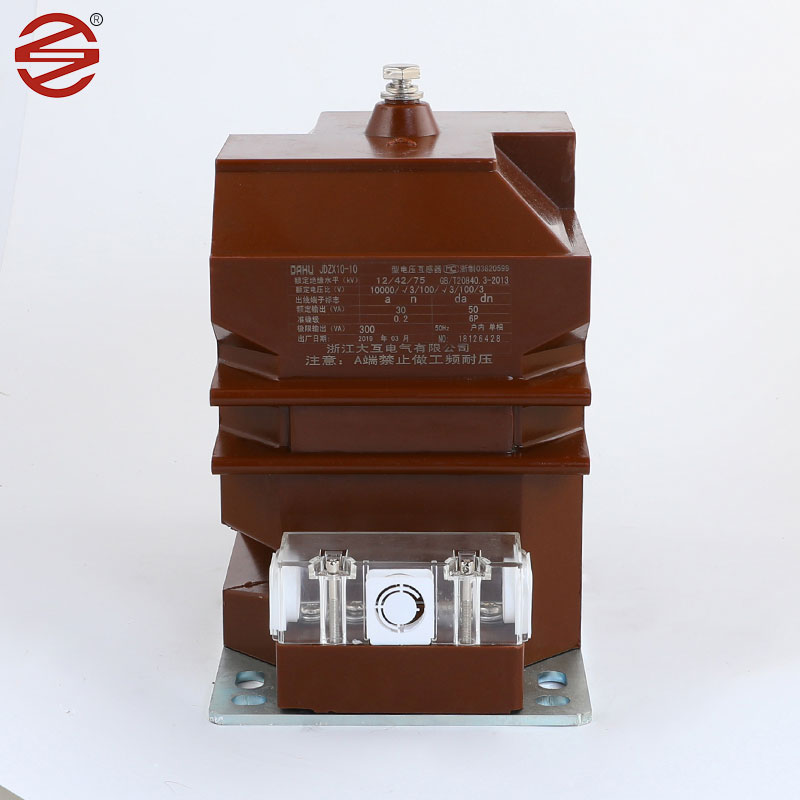

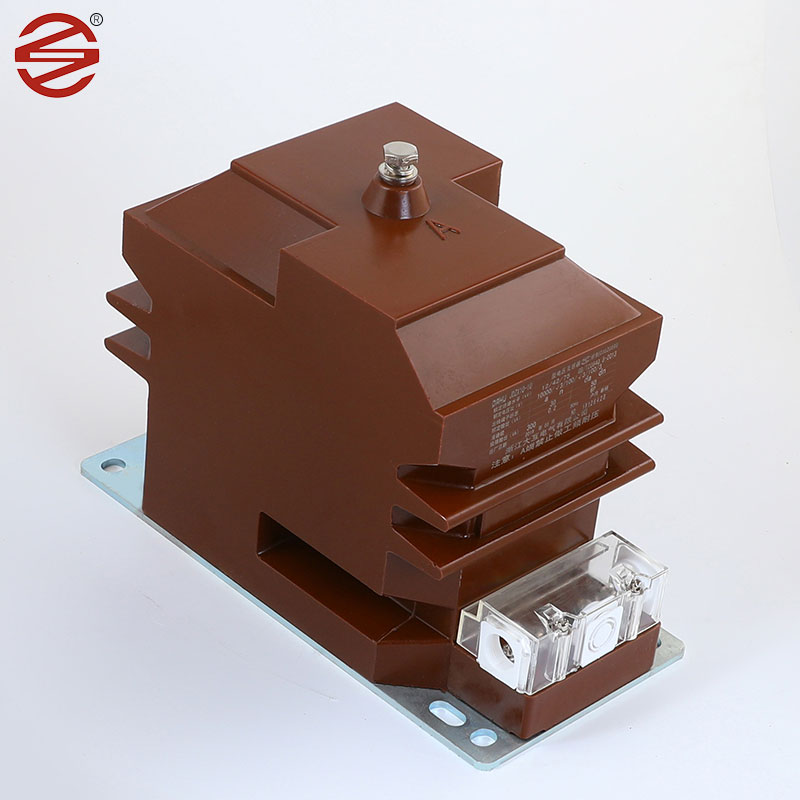

Trasformatore di tensione interna

Il trasformatore di tensione interno realizzato da Dahu Electric è un componente indispensabile all'interno degli armadi a interruttore interno, fungendo da spina dorsale per la misurazione di corrente, il monitoraggio dell'energia elettrica e i relè protettivi sia su sistemi AC monofase e trifase. Il suo design robusto e la funzionalità precisa lo rendono un elemento essenziale per garantire la sicurezza e l'efficienza delle operazioni elettriche.

Invia richiesta

Descrizione del prodotto

Fogli in acciaio in silicio a freddo: il trasformatore di tensione interni di solito utilizza fogli di acciaio silicio a freddo come nucleo. Questi materiali sono rolti a freddo e hanno eccellenti proprietà magnetiche, come elevata permeabilità e bassa perdita del nucleo, il che li rende ideali per i trasformatori attuali. Usando la lamiera in acciaio al silicio laminato a freddo come materiale centrale, l'attuale trasformatore può ottenere un trasferimento di energia efficiente, migliorando così l'efficienza del sistema. Rispetto ad altri materiali, i fogli di acciaio in silicio a freddo hanno anelli di isteresi più bassi e perdite di magnetizzazione, il che significa meno rifiuti energetici e un minor consumo di energia.

Resina epossidica: la resina epossidica ha eccellenti proprietà dielettriche e resistenza meccanica, è la prima scelta del materiale di isolamento del trasformatore di tensione interna. I getti epossidici forniscono un isolamento affidabile che protegge i componenti interni dai fattori di rottura elettrici e ambientali.

Rame: i conduttori di rame sono in genere utilizzati per gli avvolgimenti nel trasformatore di tensione interna. Questi materiali offrono un'elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali attuali mentre resistono alle sollecitazioni operative.

Materiale (resina epossidica): chiusure di trasformatore di tensione interna realizzati in resina epossidica, che ha eccellenti proprietà di isolamento e può impedire l'incrocio di corrente o tensione per il funzionamento di circuiti sicuri. È anche resistente alle alte temperature e alla corrosione e ha buone prestazioni di tenuta per capacità impermeabili e a prova di umidità. I trasformatori epossidici sono più leggeri e più facili da installare e mantenere rispetto ai trasformatori immessi di petrolio.

Superiorità del prodotto

La nostra placcatura del prodotto di viti e piastra inferiore raggiunge 8um/min, che è più a prova di umidità e a prova di ruggine. La lucentezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno.
3.	Isolamento	Resina cast
4.	Tipo	Induzione della tensione
5.	Costruzione	Caschi di resina epossidica di tipo secco
6.	Numero di fase	Fase singo (1 set = 3 nn.)
7.	Frequenza	50 Hz
8.	Montaggio montato	Supporto sulla struttura a cavalletto montato
9.	Sistema Tensione classificata primaria	11 kV (fase in fase)
10.	Sistema Tensione massima primaria	12 kV (fase in fase)
11.	Earthlings del sistema	Efficacemente a terra
12.	Isolamento di base (resistenza all'impulso Voltaggio)	75 kV
13.	Tensione di resistenza della frequenza di alimentazione	28kv
14.	L'estremità neutra dell'avvolgimento primario, per Connessione diretta a terra	Isolato per resistere ai 10 kV Test a bassa frequenza.
15.	Tipo di avvolgimento secondario	Avvolgimento singolo
16.	Rapporto di trasformazione	11 kV/3/0.11 kV/V3
17.	Distanza di scricchiolio	25 mm/kV (minimo)
18.	Eseguimento secondario classificato	Da 7,5 a 10 VA
19.	Fattore di limite di tensione	1.2 Continuo e 1,5 per 30 secondi
20.	Classe di precisione	0.2 per la misurazione.
21.	Standard	Progetta, produzione, test, installazione e La performance deve essere conforme alle ultime novità Edizioni di IEC 61869-1 e IEC 61869-3.
