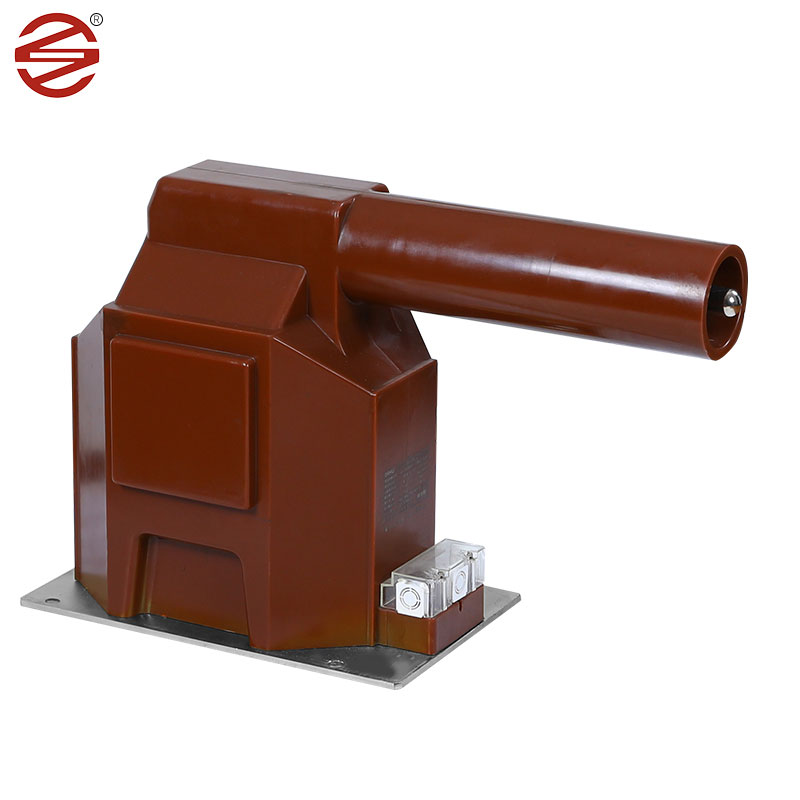

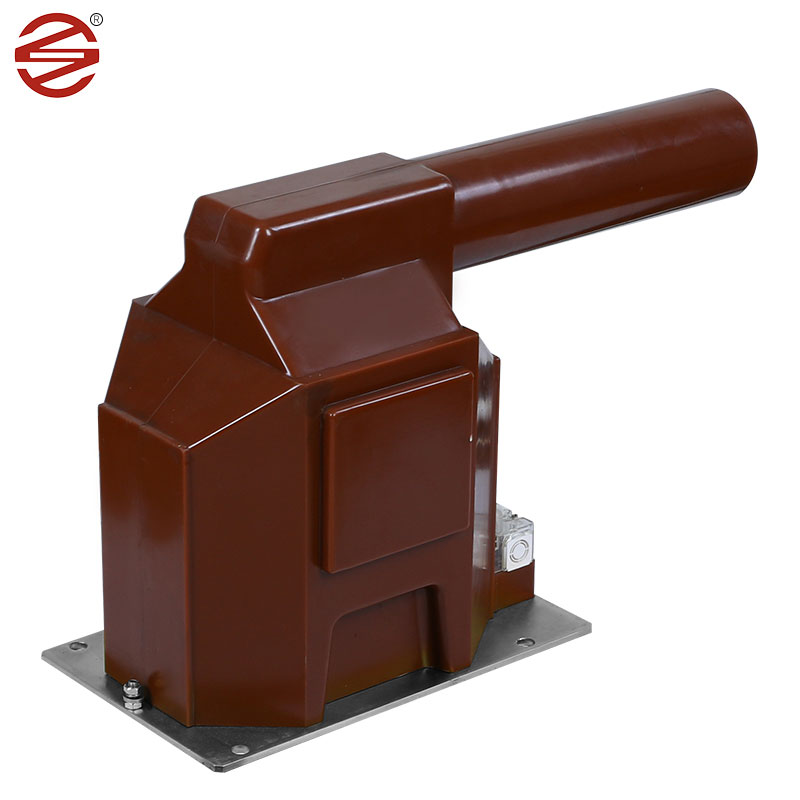

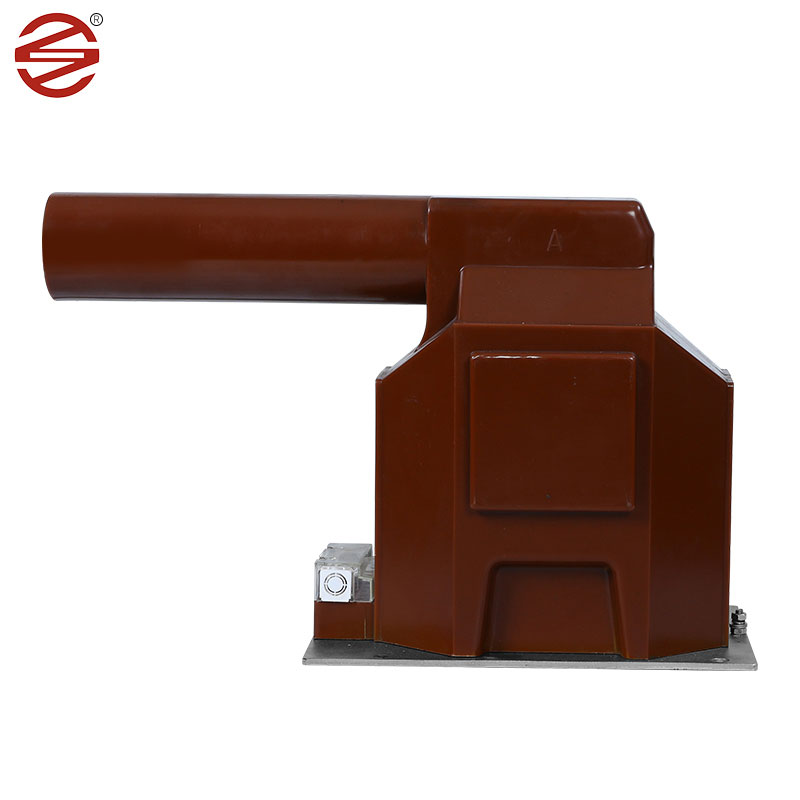

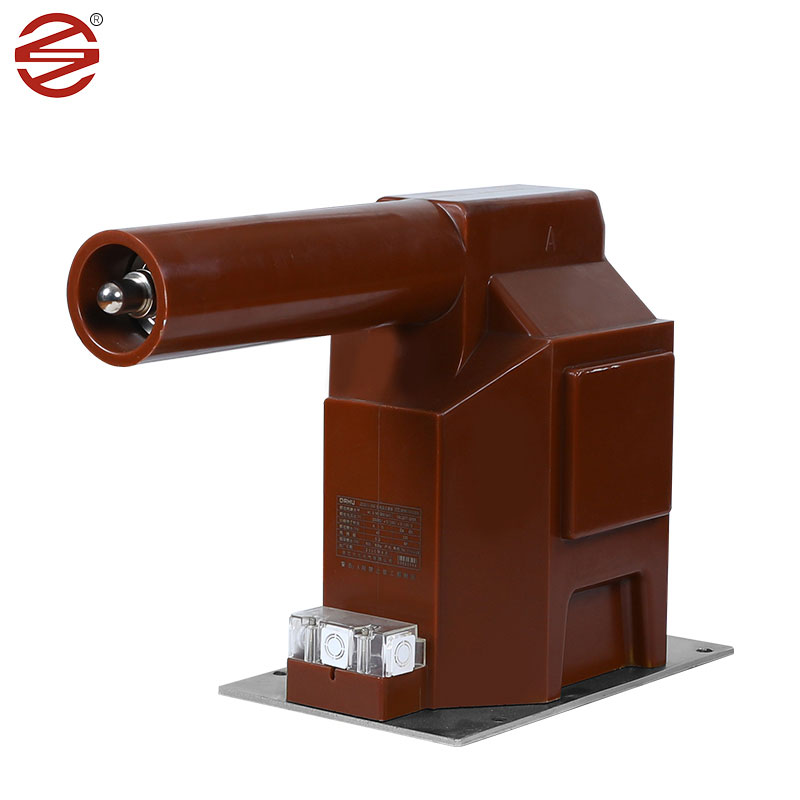

Trasformatore di media tensione

Il trasformatore di media tensione fabbricato da Dahu Electric è un componente essenziale negli armadietti interni, svolgendo un ruolo cruciale nei moderni sistemi elettrici. Non solo misura la tensione, ma svolge anche compiti importanti come il monitoraggio dell'energia elettrica e garantire il funzionamento regolare dei relè protettivi sia nei sistemi AC monofase che trifase.

Invia richiesta

Descrizione del prodotto

Oltre alle sue capacità funzionali, il trasformatore di media tensione di Dahu Electric è noto per il suo impegno per la qualità e l'innovazione. Incorpora caratteristiche avanzate, subisce test rigorosi e rispetta gli standard del settore, garantendo prestazioni affidabili.

Foglio d'acciaio al silicio a freddo: a causa delle sue eccellenti proprietà magnetiche, è ampiamente utilizzato come materiale centrale del trasformatore di media tensione nel settore dell'energia. La lamiera in acciaio in silicio a freddo ha le caratteristiche di elevata permeabilità e bassa perdita del nucleo, il che la rende eccellente per le prestazioni di trasferimento di energia. Sono in grado di condurre in modo efficiente campi magnetici, convertire l'energia elettrica in energia magnetica e trasmetterla ad altri dispositivi elettrici.

Resina epossidica: la resina epossidica è un materiale ampiamente usato con eccellenti proprietà dielettriche e resistenza meccanica. Particolarmente adatto come materiale isolante primario del trasformatore di media tensione. Le proprietà dielettriche delle resine epossidiche si riferiscono alla loro capacità di resistere al flusso di tensione, che è essenziale per garantire il funzionamento sicuro ed efficiente delle apparecchiature elettriche. A causa della sua elevata resistenza dielettrica, le resine epossidiche possono resistere ad alti livelli di tensione senza rompersi, rendendoli ideali per l'isolamento del trasformatore di tensione.

La fusione epossidica è la resina epossidica versata nello stampo per fornire un isolamento affidabile per il trasformatore di tensione. Il processo di fusione garantisce uno strato di isolamento uniforme e senza soluzione di continuità che impedisce efficacemente la rottura e la perdita elettrica. Inoltre, l'isolamento blocca anche umidità, polvere, sostanze chimiche e altri fattori ambientali, migliorando ulteriormente la protezione dei componenti interni. Questo metodo di produzione garantisce la qualità e l'affidabilità dei getti, rendendolo uno dei materiali isolanti comunemente usati nel settore dell'energia.

Rame: i conduttori di rame sono in genere utilizzati per gli avvolgimenti nel trasformatore di media tensione. Questi materiali offrono un'elevata conduttività elettrica e durata meccanica, consentendo una trasmissione efficiente dei segnali attuali mentre resistono alle sollecitazioni operative.

Superiorità del prodotto

La nostra placcatura del prodotto di viti e piastra inferiore raggiunge 8um/min, che è più a prova di umidità e a prova di ruggine. La lucentezza è migliore.

1.	Applicazione	Misurazione
2.	Installazione	Interno
3.	Costructson	Caschi di resina epossidica di tipo secco
4.	Isolamento	Resina cast
5.	Numero di fase	Separare
6.	Frequenza nominale	50 Hz
7.	Syaten Primary Valutage	33 kV da fase in fase
8.	Tensione di Maximun Syaten	36 kV Fase a Phaze
9.	Syaten Metterhing	Efficacemente a terra
10.	Livello di isolamento di base (1.2/50 u sec.	170 kv
11.	Frequenza di alimentazione Withatand Tensione (1 min.50 HZ)	70 kV
12. 13.	Rapporto: Alimentatore 11kv Prinaria	400/5a Avvolgimento singolo
14.	Secondario	Avvolgimento singolo
15.	Classe di precisione	0,2/0,25 per la misurazione
16.	Fardello a) per la misurazione	10-15 VA
17.	Valutazione attuale breve tempo	80 ka minimo per 1 sec
18.	Valutazione del curante estesa	120 Hof Currente classificata
19.	Distanza di Cresper	30 mm/kV (minimo)
20.	Standard	Dessmn, produzione, teatro, inatallazione e la performance deve essere conforme a Le ultime edizioni di IEC 61869-1 e IBC 61869-2
