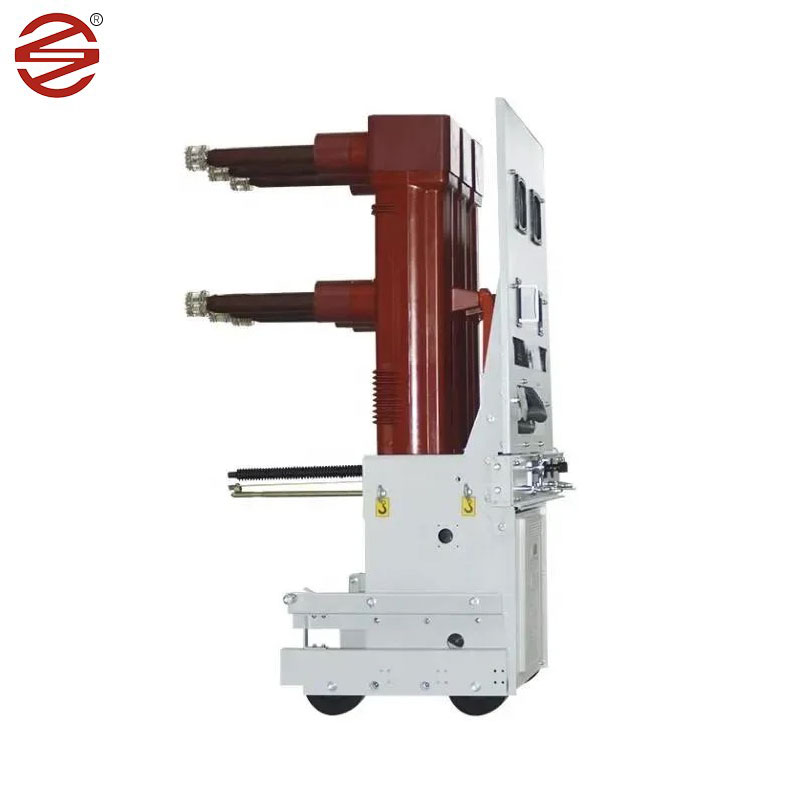

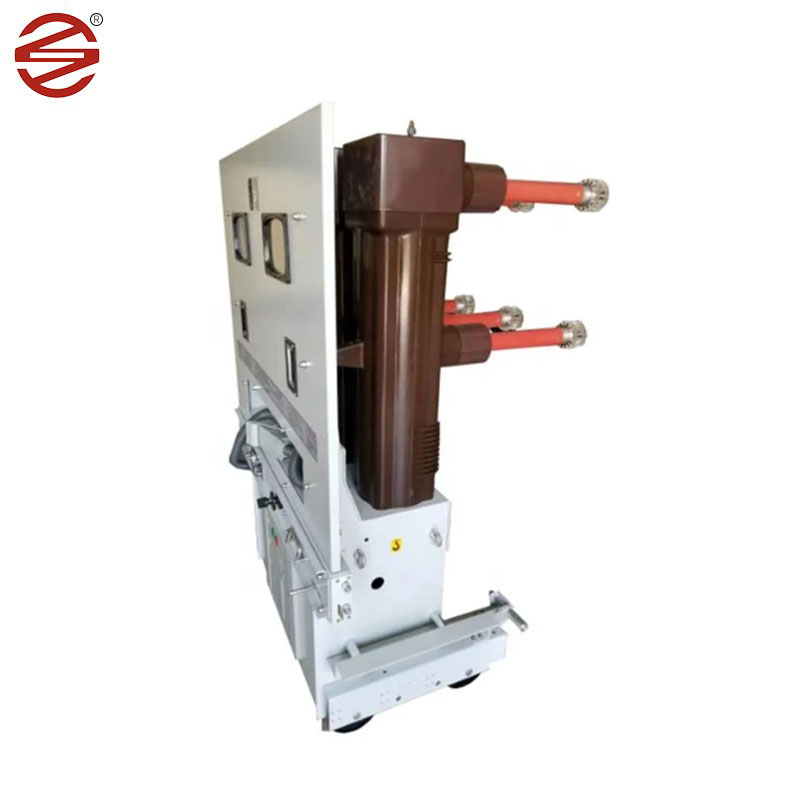

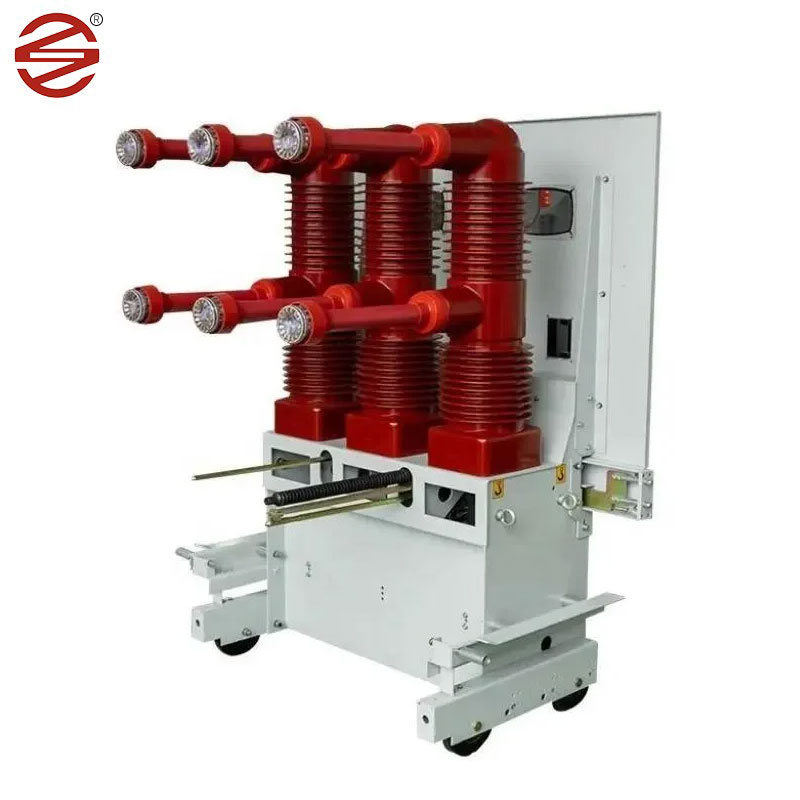

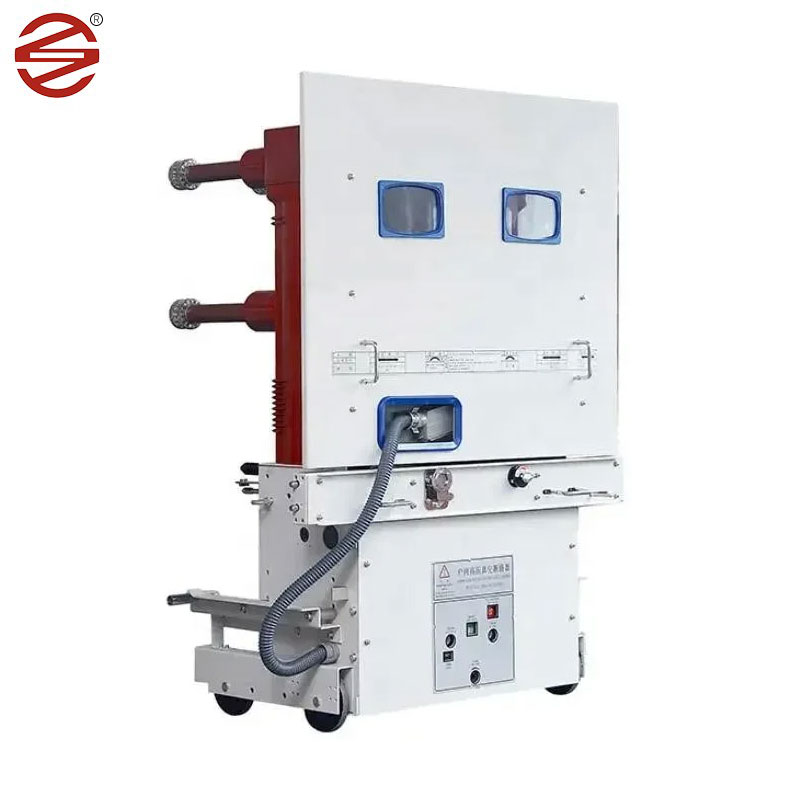

Interruttore a vuoto 40.5kV

L'interruttore a vuoto da 40,5 kV prodotto da Dahu Electric è adatto per il sistema trifase AC 50Hz e 40.5kV. Può essere utilizzato per le imprese industriali e minerarie, le centrali elettriche e le sottostazioni come corrente di carico di commutazione, la corrente di guasto della corrente di sovraccarico ed è adatto per occasioni di funzionamento frequenti. Questo interruttore di circuito adotta la struttura di disposizione su e giù, che riduce efficacemente la profondità dell'interruttore. E adottare la struttura dell'isolamento composito, la camera di estinzione dell'arco trifase e il corpo carico associato separati da tre conchiglie di isolamento resina epossidica indipendenti.

Invia richiesta

Descrizione del prodotto

Dopo aver usato la struttura dell'isolamento composito, l'interruttore a vuoto da 40,5 kV soddisfa i requisiti della distanza dell'aria e della distanza di scorrimento in condizioni operative normali e riducono efficacemente il volume dell'interruttore di circuito, il principale interruttore a vuoto conduttivo e la connessione conduttiva dinamica e statica sono installati nel cylindro isolante, in modo che la fase sia solo 300mm. I collegamenti elettrici del circuito principale sono tutti collegamenti fissi con elevata affidabilità.

Dettagli del prodotto

Meccanismo modulare

Progettazione di meccanismo modulare, struttura altamente standardizzata;

Il meccanismo è facile da assemblare / disassemblare e facile da mantenere;

Elevata affidabilità con meno numero di parti

Manico di ricarica integrato, rende il funzionamento conveniente e facile

Polo di tipo pot

Materiale isolante per l'ambiente, PA66 offre prestazioni dielettriche leggere e elevate;

Disposto riciclabile e facile dopo il ciclo di vita del prodotto;

Conveniente e affidabile;

Interruttore a vuoto

Soddisfa pienamente i requisiti degli standard IEC e GB;

Completare l'interblocco, prevenire la disavventura e fornire sicurezza in funzione;

Design modulare, tempi di consegna abbreviati;

Piccolo rimbalzo di apertura e prestazioni eccellenti;

Vantaggio delle prestazioni

Il prodotto è dotato di un meccanismo operativo permanente a magnete permanente, il meccanismo è dotato di un magnete permanente, dal magnete permanente per fornire una forza di mantenimento, in modo che l'interruttore sia mantenuto nello stato aperto e chiuso, rispetto al meccanismo di operazione della molla convenzionale, il numero meccanico è un grande meccanismo meccanico.

Specifiche tecniche principali

progetto		unità	Parametro
Tensione nominale		kv	40.5
Corrente nominale		A	1250		1600	2000、2500
Correzione di rottura del corto circuito classificato		IL	25	31.5	25	31.5
Corrente stabile dinamica (valore di picco)		IL	63	80	63	80
Corrente stabile termica 4S		IL	25	31.5	25	31.5
Creazione di cortocircuiti classificati (valore di picco)		IL	63	80	63	80
Tempi di rottura della corrente di corto circuito nominale		Volte	20
Sequenza operativa nominale			O-0.3 S-CO-180 S-CO
Isolamento valutato livello	1min Frequenza di potenza Restringere la tensione	kv	95
	Lightning Impulse Restringe Tensione (Valore di picco)		185
Vita meccanica		Volte	10000
Apertura della banca a singolo condensatore nominale e attuale		A	630
Attuale banca del condensatore back-to-back		A	400
Tensione valutata del motore di accumulo di energia		V	AC 、 DC: 110; 220
Potenza nominale del motore di accumulo di energia		W	≤230
Tempo di accumulo di energia del motore di accumulo di energia		S	≤15
Tensione nominale della bobina di chiusura e apertura		V	DC: 110; 220
Corrente classificata di chiusura e apertura della bobina		A	1,05 (110 V) 0,96 (220 V)
Apertura di contatto		mm	20 ± 2
Contatto tratto		mm	7,5 ± 1,5
Combinazione trifase di periodi diversi		SM	≤2
Tempo di rimbalzo della chiusura dei contatti		SM	≤3
Resistenza al circuito principale (esclusa il contatto murale)		Bambino	≤40
