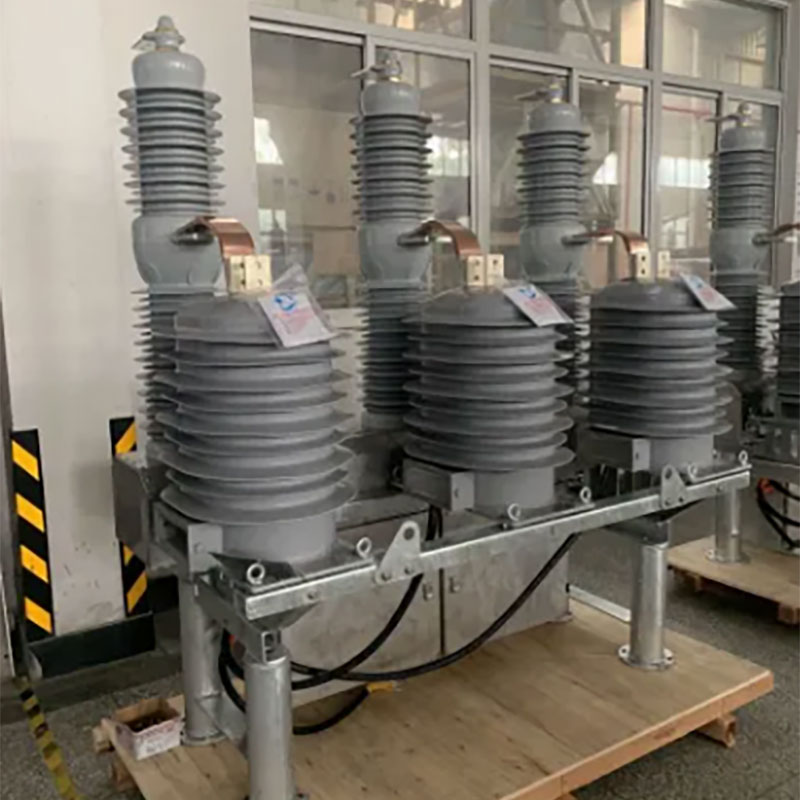

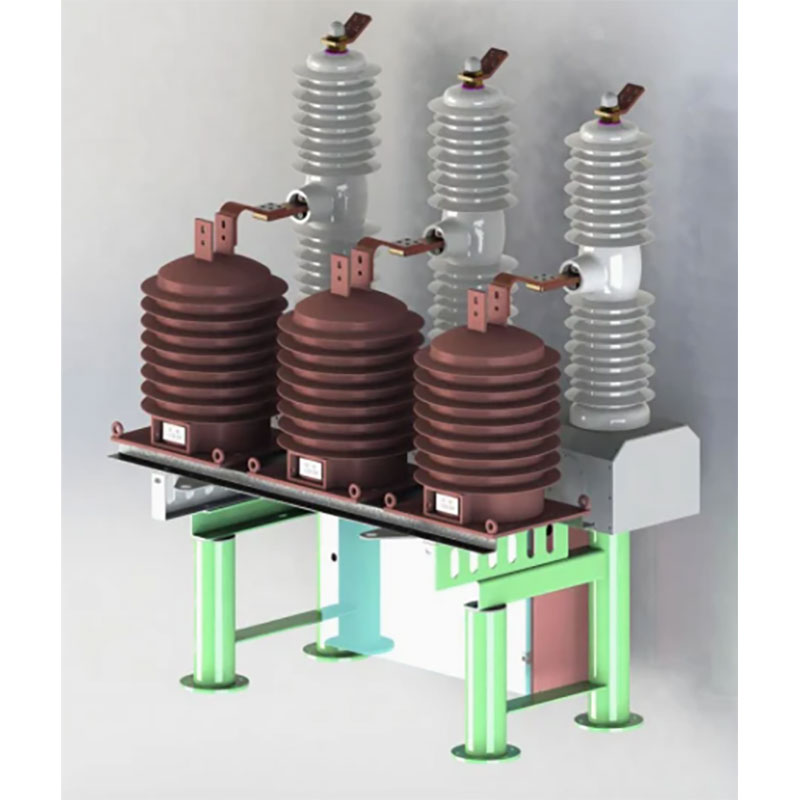

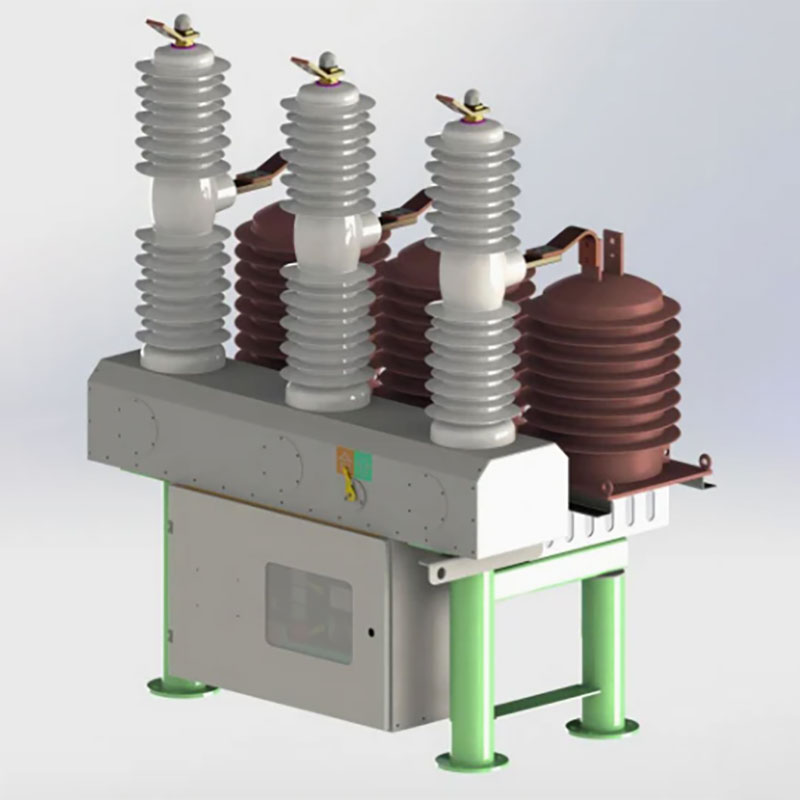

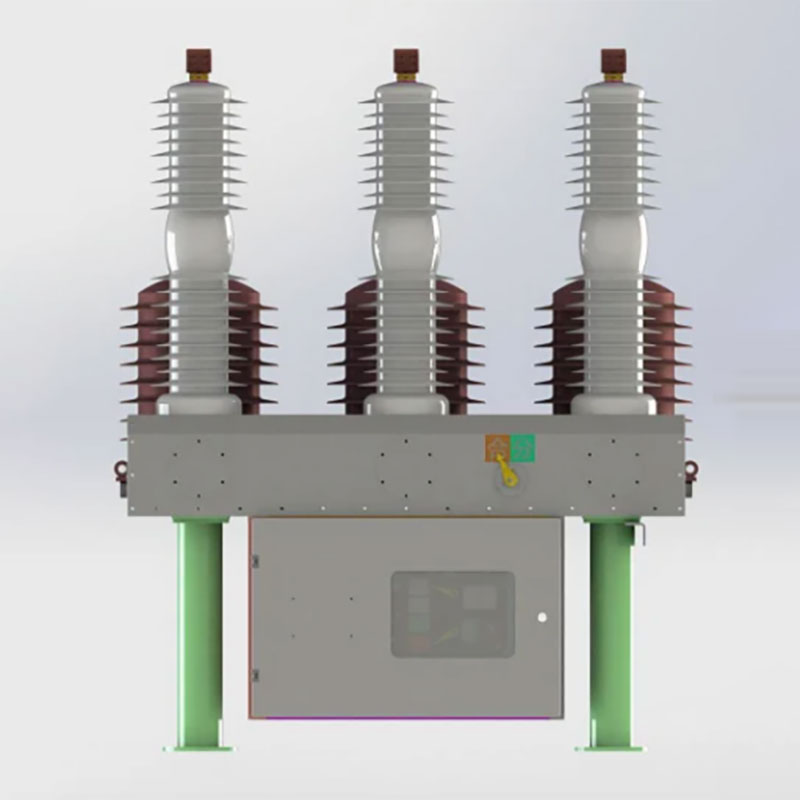

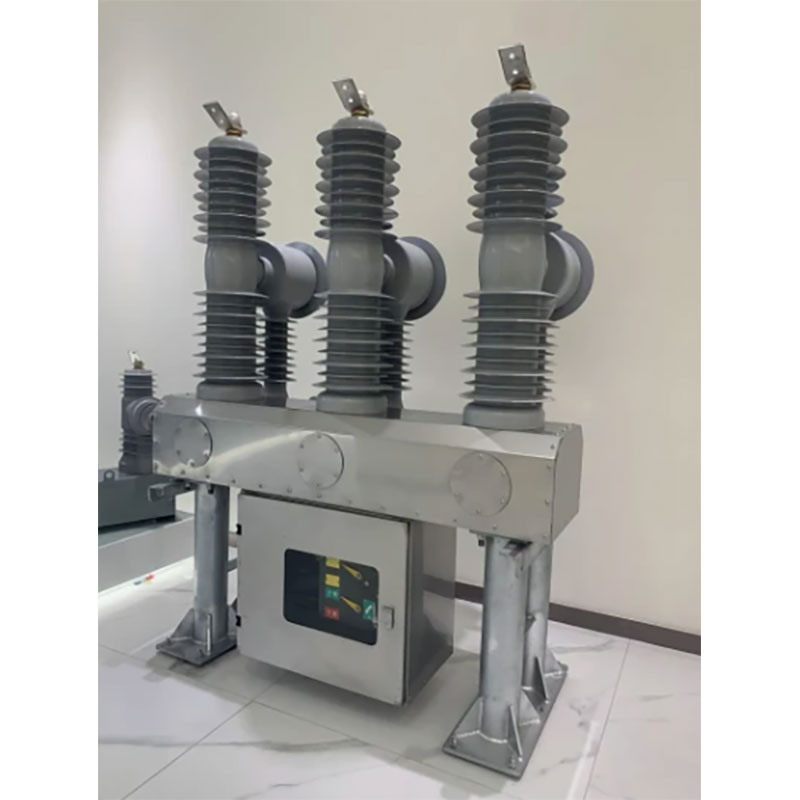

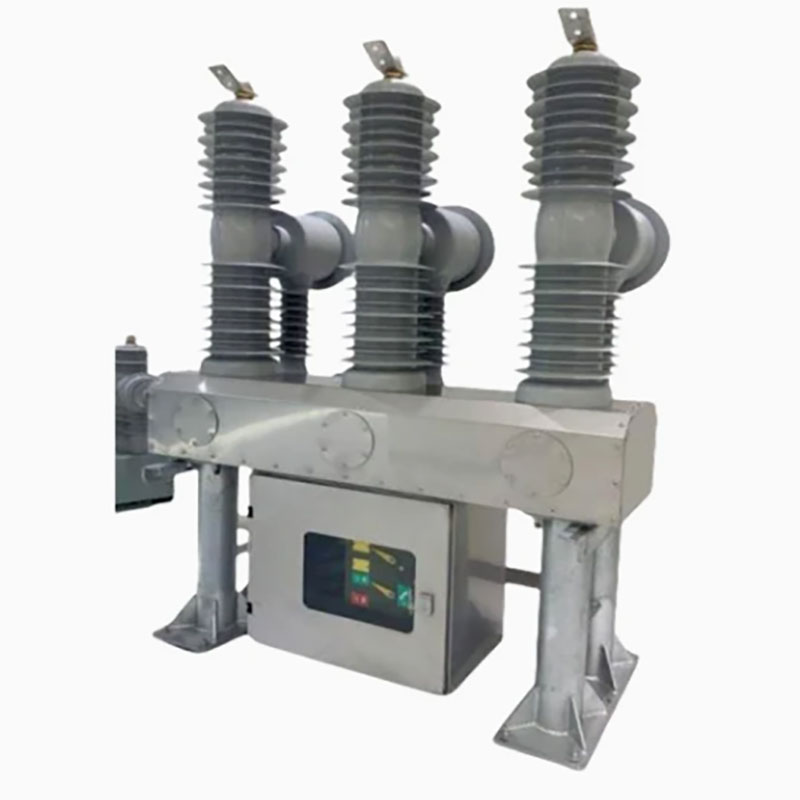

L'interruttore a vuoto esterno prodotto da Dahu Electric è un'unità di distribuzione esterna di tensione nominale di 40,5 kV e frequenza 50 Hz, che è applicabile al lato dell'alimentatore della sottostazione e all'impresa industriale e mineraria che richiede una protezione generale, il controllo e il funzionamento frequente dell'interruttore.
Il corpo principale dell'interruttore presenta l'estinzione del vuoto, la struttura semplice, la potente capacità di interruzione e la durata di lunga durata. Il polo è realizzato in un isolatore composito di gomma resina / silicone epossidico, senza olio e gas SF6, questo interruttore a vuoto isolato solido è progettato amichevole.
Dopo aver utilizzato la struttura di isolamento composito, l'interruttore a vuoto esterno soddisfa i requisiti della distanza dell'aria e della distanza di scorrimento in condizioni operative normali e riducono efficacemente il volume dell'interruttore di circuito, l'interruzione del vuoto conduttivo principale e la connessione conduttiva dinamica e statica sono installati nel cilindro isolante, in modo che la fase sia di soli 300 mm. I collegamenti elettrici del circuito principale sono tutti collegamenti fissi con elevata affidabilità.
Meccanismo modulare
Progettazione di meccanismo modulare, struttura altamente standardizzata;
Il meccanismo è facile da assemblare / disassemblare e facile da mantenere;
Elevata affidabilità con meno numero di parti
Manico di ricarica integrato, rende il funzionamento conveniente e facile
Polo di tipo pot
Materiale isolante per l'ambiente, PA66 offre prestazioni dielettriche leggere e elevate;
Disposto riciclabile e facile dopo il ciclo di vita del prodotto;
Conveniente e affidabile;
Interruttore a vuoto
Soddisfa pienamente i requisiti degli standard IEC e GB;
Completare l'interblocco, prevenire la disavventura e fornire sicurezza in funzione;
Design modulare, tempi di consegna abbreviati;
Piccolo rimbalzo di apertura e prestazioni eccellenti;
Il prodotto è dotato di un meccanismo operativo permanente a magnete permanente, il meccanismo è dotato di un magnete permanente, dal magnete permanente per fornire una forza di mantenimento, in modo che l'interruttore sia mantenuto nello stato aperto e chiuso, rispetto al meccanismo di operazione della molla convenzionale, il numero meccanico è un grande meccanismo meccanico.
Parametri tecnici | |||||
NO. | Articolo | Unità | Valore | ||
1 | Tensione nominale | kv | 40.5 | ||
2 | Isolamento valutato
|
1 minuto
|
Test a secco | 95 | |
Test bagnato (terra
|
85 | ||||
L'impulso di fulmini resiste
|
200 | ||||
3 | Corrente nominale | A | 1600/2500 | ||
4 | Frequenza nominale | Hz | 50/60 | ||
5 | Correzione di rottura del corto circuito classificato | IL | 31.5 | ||
6 | Sequenza operativa nominale | O-0.3S-CO-180S-
|
|||
7 | Times di rottura di rottura del corto circuito classificato | volte | 20 | ||
8 | Corrente di chiusura del corto circuito classificato (picco) | IL | 80 | ||
9 | Picco di picco valutato Restringi la corrente | 50 | |||
10 | Valutazione breve tempo resistere alla corrente | 31.5 | |||
11 | Tempo di rottura completamente | S | <0,125 | ||
12 | Durata del corto circuito nominale | 4 | |||
13 | Vita meccanica | volte | 10000 | ||
14 | Tensione operativa nominale e circuito ausiliario classificato
|
V | 110/220 |
Parametri caratteristici meccanici dell'interruttore
NO. | Articolo | Unità | Valore |
1 | Autorizzazione di contatto | mm | 18 ± 1 |
2 | Contattare il pervalico | mm | 6 ± 1 |
3 | Velocità di apertura | SM | 1,6 ± 0,2 |
4 | Velocità di chiusura | SM | 0,8 ± 0,2 |
5 | Simultaneità di apertura e chiusura a tre fasi | SM | ≤2 |
6 | Distanza di fase | mm | 680 ± 2 |
7 | Contattare la chiusura del tempo di rimbalzo | SM | ≤3 |
8 | Ogni resistenza al circuito conduttivo di fase | Bambino | ≤60 |
9 | Tempo di chiusura | SM | 25 ~ 60 |
10 | Tempo di apertura | SM | 20 ~ 50 |
11 | Frequenza di alimentazione nominale del motore di accumulo di energia | W | 110 |
12 | Tensione nominale del motore di archivio di energia | V | 220 |
13 | MAX./min.Motor Tensione | 120%/80% | |
14 | Tensione operativa di chiusura valutata | 220 | |
15 | Max./min. Tensione operativa di chiusura | 120%/80% | |
16 | Tensione operativa di apertura valutata | 220 | |
17 | Max./min. Apertura della tensione operativa | 120%/65% |
Parametri tecnici del meccanismo operativo
|
||||
NO. | Articolo | Unità | Valore | |
1 | Tensione operativa nominale | Apertura di tripper | V | AC220 |
Tripper di chiusura | AC220 | |||
2 | Resistenza nominale | Apertura di tripper | Ω | 56 |
Tripper di chiusura | 56 | |||
3 | Frequenza di potenza di uscita valutata | Apertura di tripper | W | 320 |
Tripper di chiusura | ||||
4 | Accumulo di energia Frequenza di alimentazione del motore | 110 | ||
5 | Tensione nominale di accumulo di energia del motore | V | AC220 | |
6 | Tempo di accumulo di energia | S | ≤10 |
